Anschlussbuchse ZB 18 O-Ring BJB-Ausschnitt für Kommunikations- und Sensoreinheiten
Artikelnummer:
47.121.U304-0
EAN:
-
-
-40°C to +100°C
-
0.50-1.50 mm²AWG 16-20
-
-
Zhaga Book 18
-
0.50-1.50 mm²AWG 16-20
-
2.0 - 6.0 mm
-
-
8.0 + 1 mm
-
Produktinformationen "Anschlussbuchse ZB 18 O-Ring BJB-Ausschnitt für Kommunikations- und Sensoreinheiten"

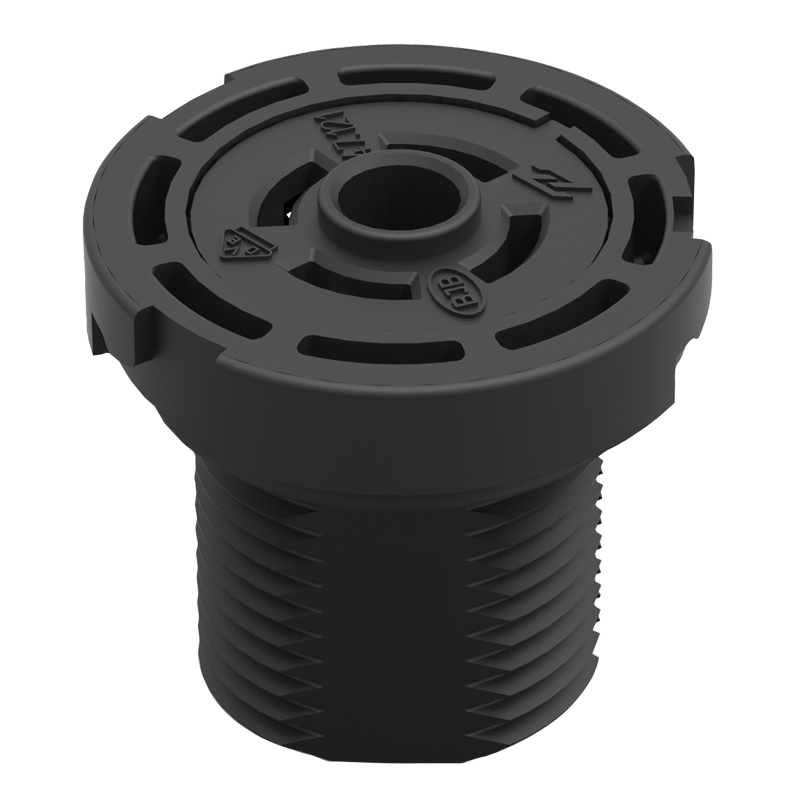

Anschlussbuchse 47.121.U304 für Kommunikations- und Sensoreinheiten für O-Ring-Dichtung und BJB-Blechausschnitt
Elektromechanische Schnittstelle für Außenleuchten nach Book 18 zur Aufnahme von Kommunikationsund Sensoreinheiten

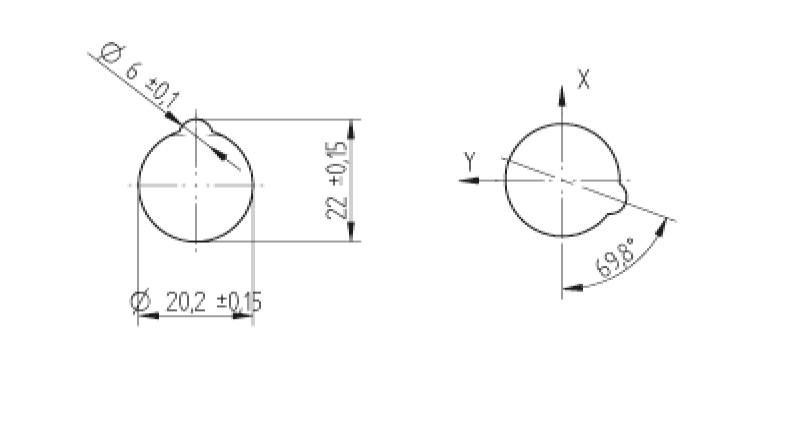

Anschlussbuchse: 47.121. für BJB-Blechausschnitt

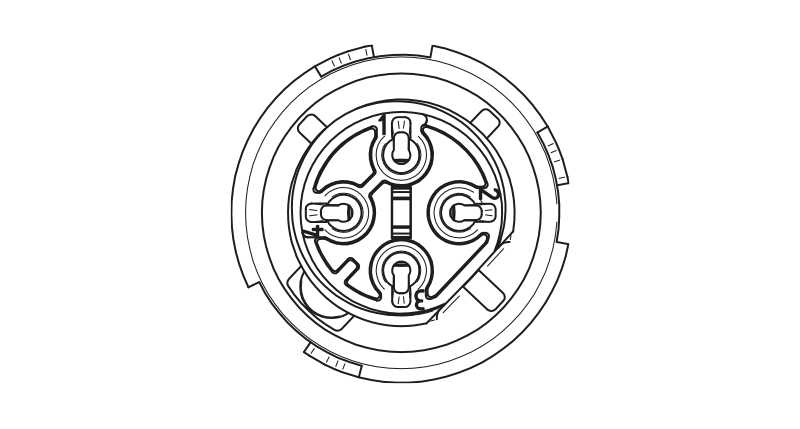

4-polig
Anwendungsbereich: Straßen- und Flächenbeleuchtung (Parkflächen und Fußwege), Außenbeleuchtung, Wandleuchten
Highlights:

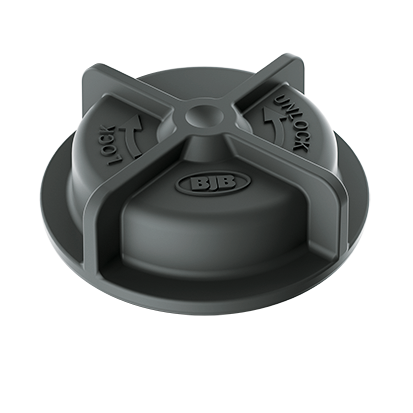

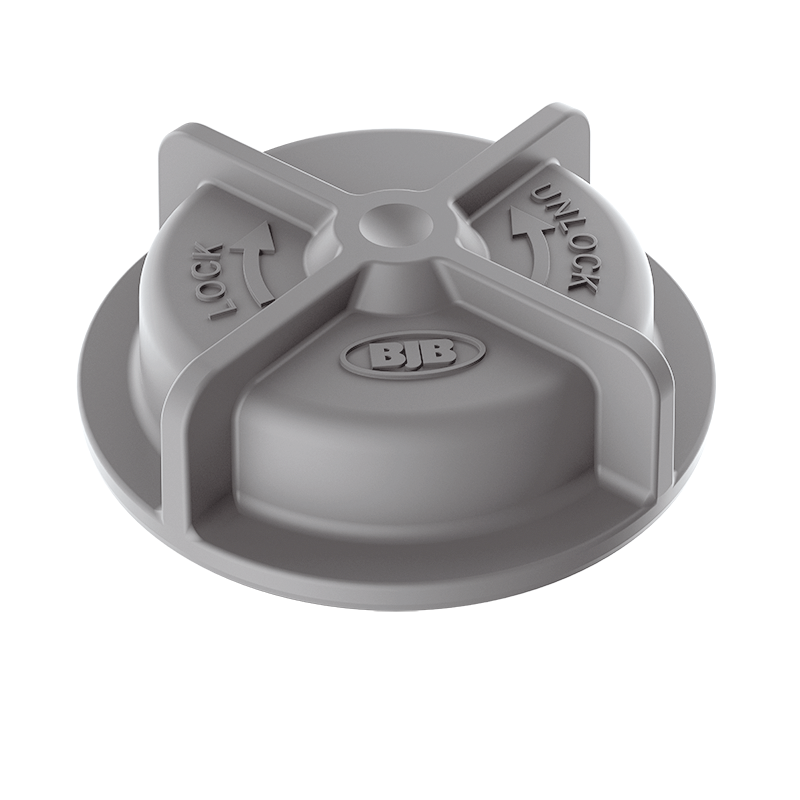

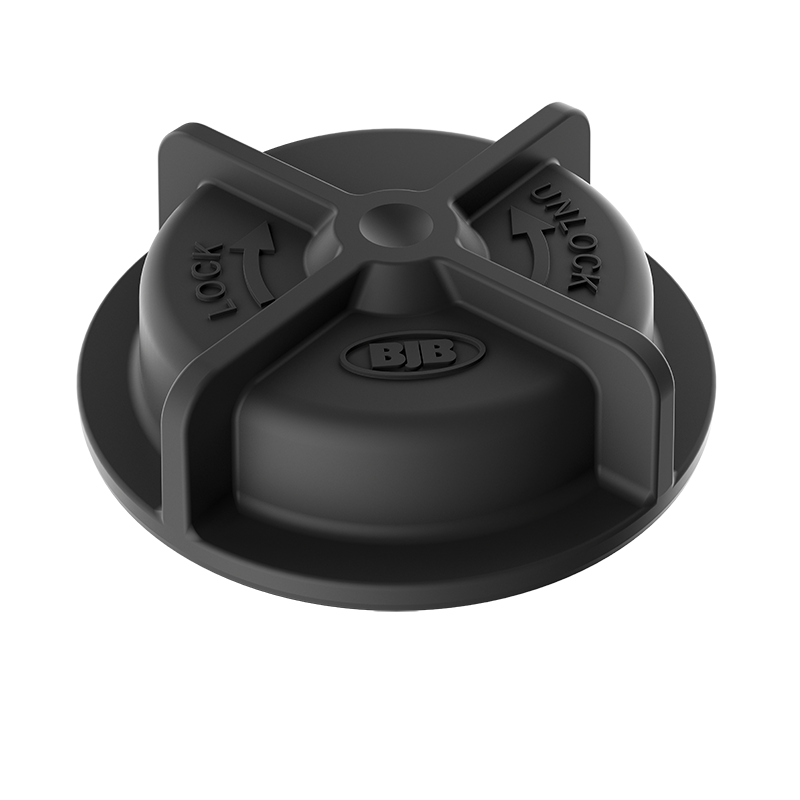

- IP-gerechte Anschlussbuchse und Verschlusskappe
- Kompakte Bauform für flexible Montageposition im Leuchtengehäuse
- Zugelassen und zertifiziert nach VDE DIN EN 61984
| alte Artikelnummer: | 47.121.U304.80 |
|---|---|
| Aufbauhöhe: | 10 mm Höhe über der Leuchte |
| Ausführung: | gemäß Zhaga Book 18 |
| BJB Daten Share: | https://share.bjb.com/index.php/s/FXR4ibo9FW2qNq9 |

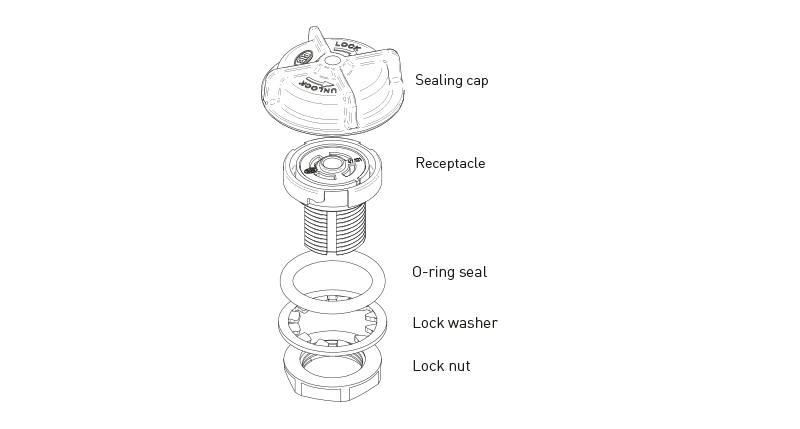

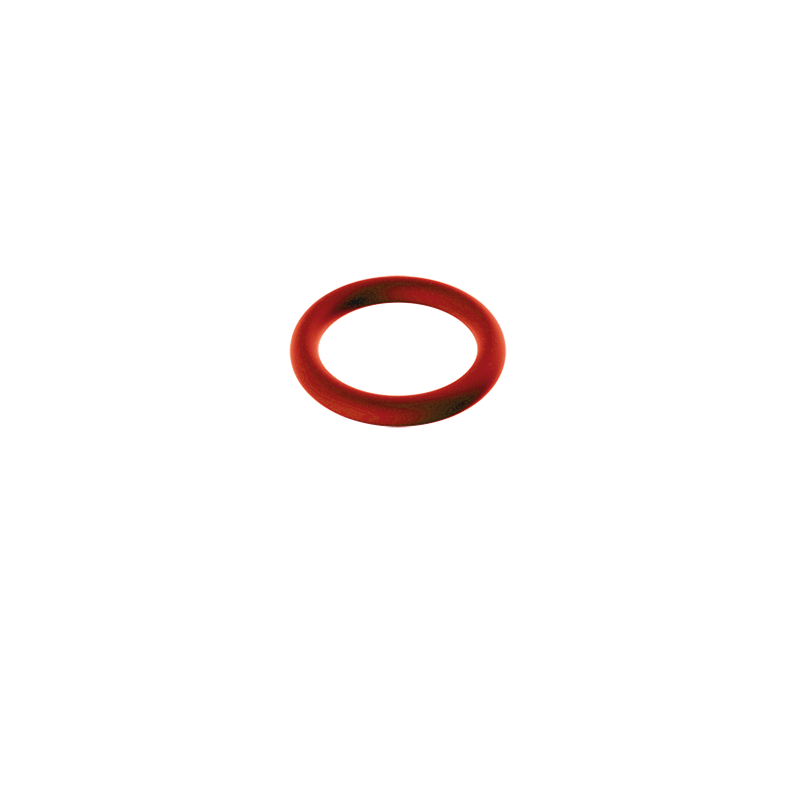

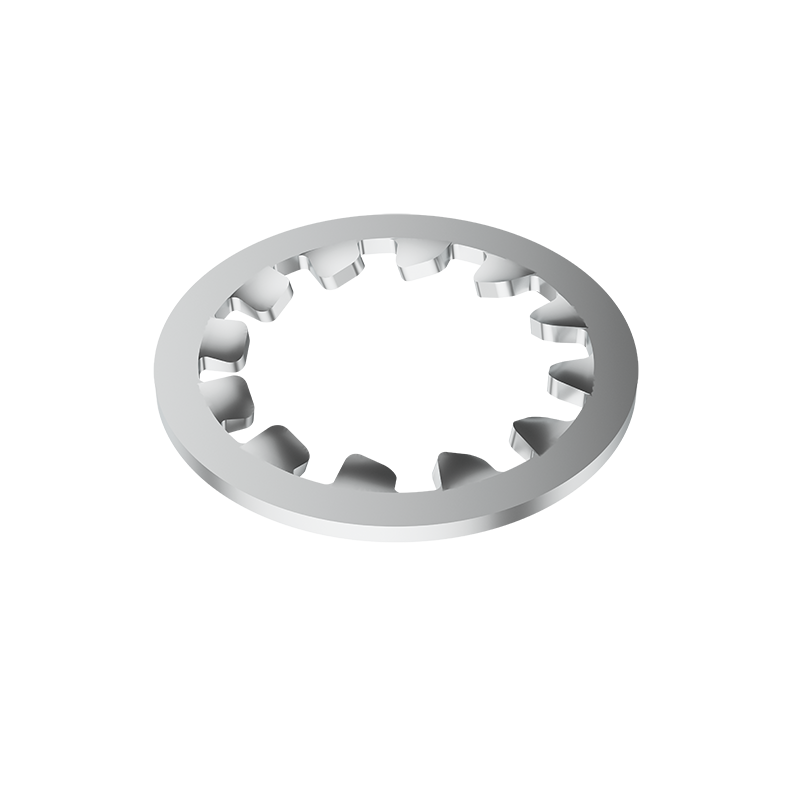

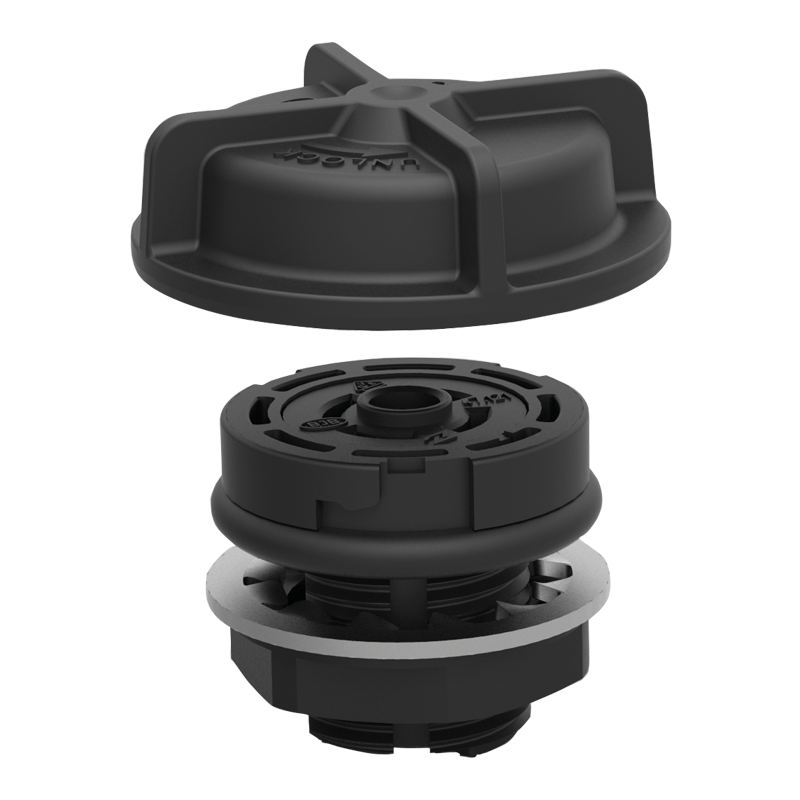

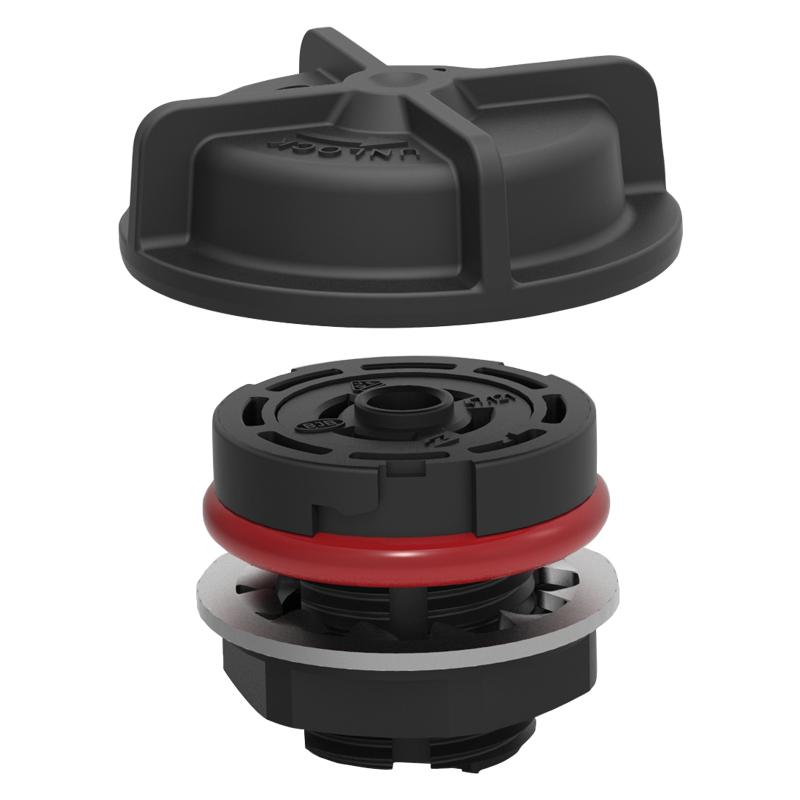

| Befestigungsart 1: | Schraubbefestigung mit O-Ring, Zahnscheibe und Gegenmutter |
| Betriebsspannung: | 24 V DC |
| Betriebsstrom: | 2 A |
| Betriebstemperatur: | -40°C bis +100°C |

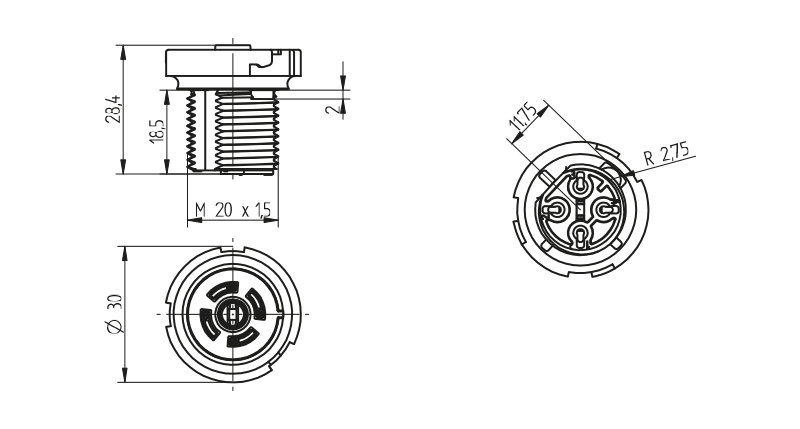

| Durchmesser: | 30.0 mm |
| Farbe: | schwarz |
| Gewinde: | M20 x 1.5 mm |
| Hinweis Garantiebedingungen: | *Es gelten die aktuellen Garantiebedingungen der BJB GmbH & Co. KG im Internet unter https://www.bjb.com/rechtliches/agb/ |
| Höhe: | 28,4 mm - Gewinde 18,5 mm |
| IK-Stoßfestigkeitsgrad: | IK09 |
| Leiterisolierung: | max. 3 mm Isolationsdurchmesser |
| Leiterquerschnitt: | Leitung flexibel verzinnt / Flexible, tinned wires: 0.5 - 1.5 mm², Leitung starr / Rigid wires: 0.5 - 1.5 mm², AWG 16-20 |
| Leitungslänge: | Abisolierlänge 7 - 9 mm |

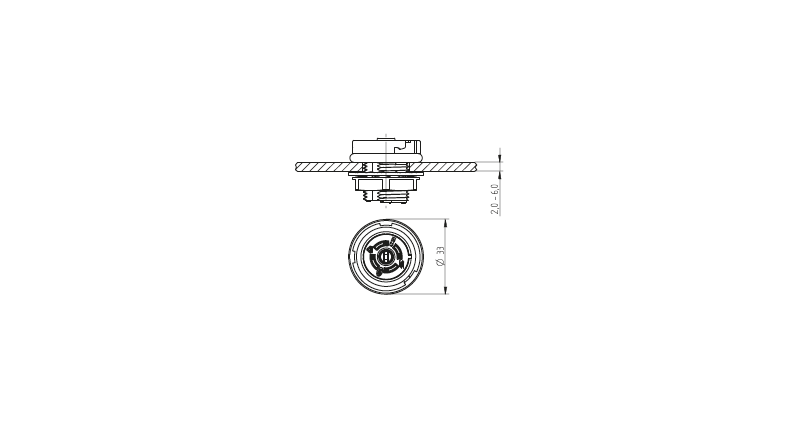

| Leuchtenwanddicke: | max. 6,0 mm |
| Material: | Kontakte: CuSn - Gehäuse: PBT / PC |
| Produkttyp: | Receptacle - the basis for outdoor light sensors |
| Rating: | 2.0 A, 24V |
| Schutzart: | IP 66 |
| Serie: | Receptacle - die Basis für Außenleuchtensensoren |

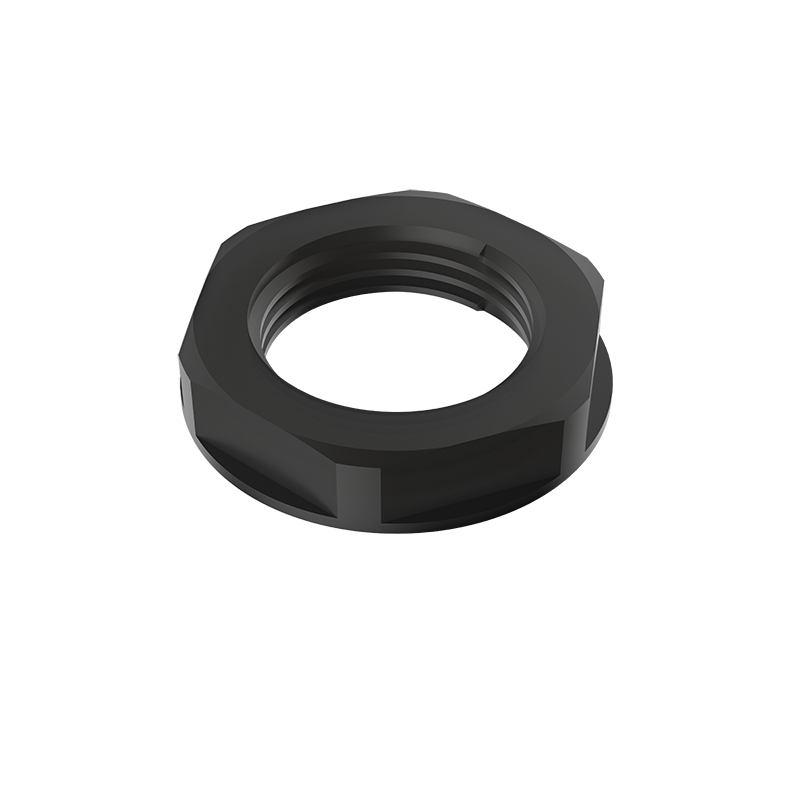

| Sonstiges: | 2.5 Nm Anzugdrehmoment der Gegenmutter |
| Utilityfilm Link: | https://www.youtube.com/watch?v=5gH1PGNZ0LI |
| Verpackungsmenge: | 200 |
Verfügbare CAD Downloads
Prüfzeichen
| Artikel-Nr | Status | Beschreibung | Dokument |
|---|
Daten Pakete
| Art | Link |
|---|---|
| BJB Daten Share | share.bjb.com |
| Utilityfilm Link | www.youtube.com |
-
-40°C to +100°C
-
0.50-1.50 mm²AWG 16-20
-
-
Zhaga Book 18
-
0.50-1.50 mm²AWG 16-20
-
2.0 - 6.0 mm
-
-
8.0 + 1 mm
-

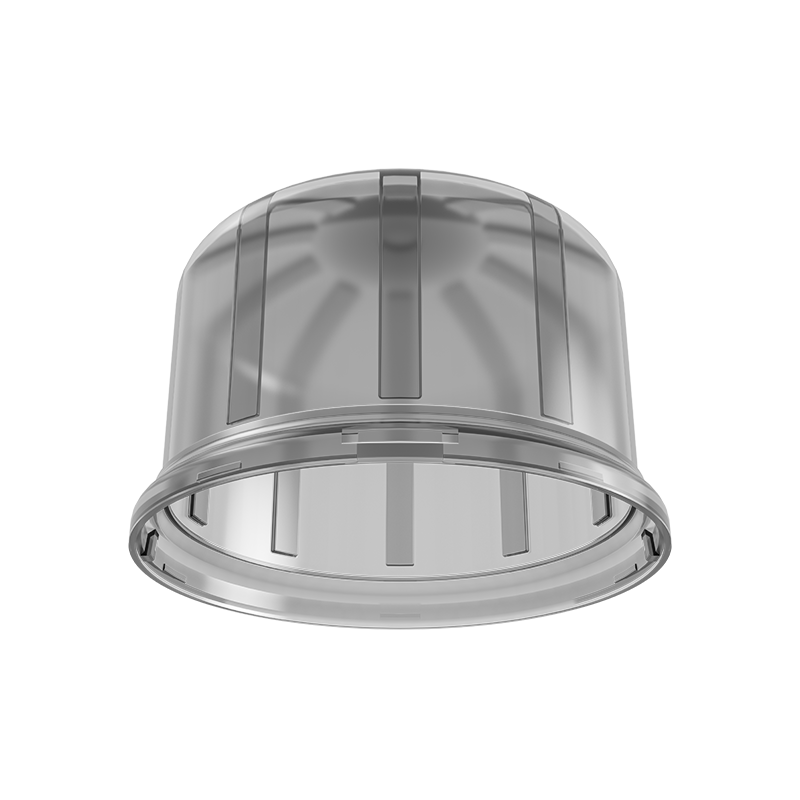

Zubehör
