Anschlussbuchse ZB 18 O-Ring Standard-Ausschnitt für Kommunikations- und Sensoreinheiten
-
Zhaga Book 18
-
0.5-1.5 mm²
-
-
-
0.5-1.5 mm²
-
max 6.0 mm
-
-40°C to +100°C
-
8.0 + 1 mm
-

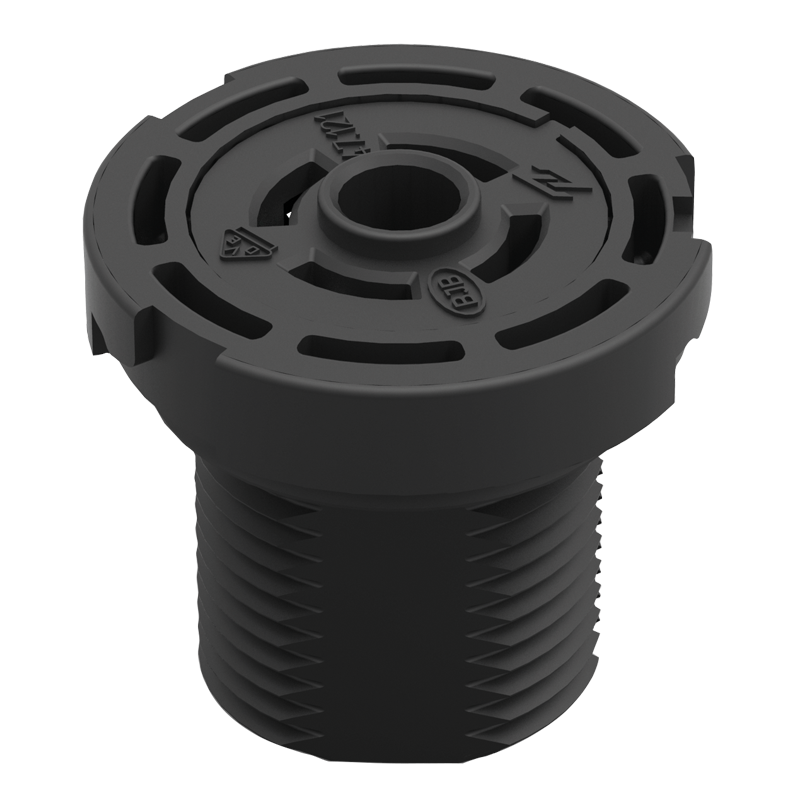

Anschlussbuchse 47.121.U301 für Kommunikations- und Sensoreinheiten für O-Ring-Dichtung und Standard-Blechausschnitt
Elektromechanische Schnittstelle für Außenleuchten nach Book 18 zur Aufnahme von Kommunikationsund Sensoreinheiten

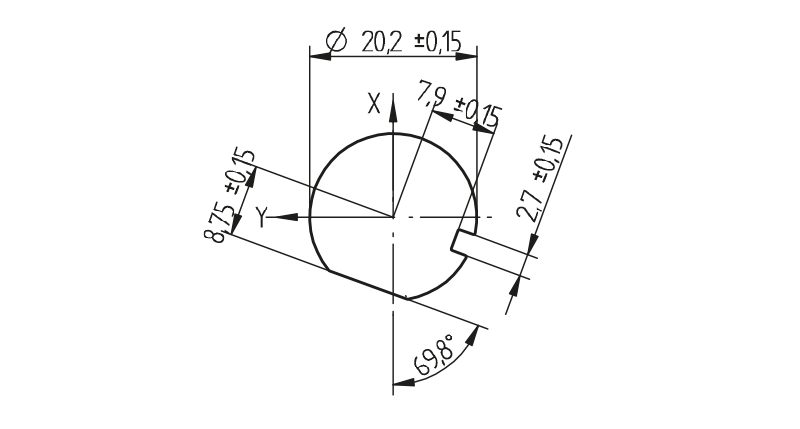

Anschlussbuchse 47.121 für Standard-Blechausschnitt

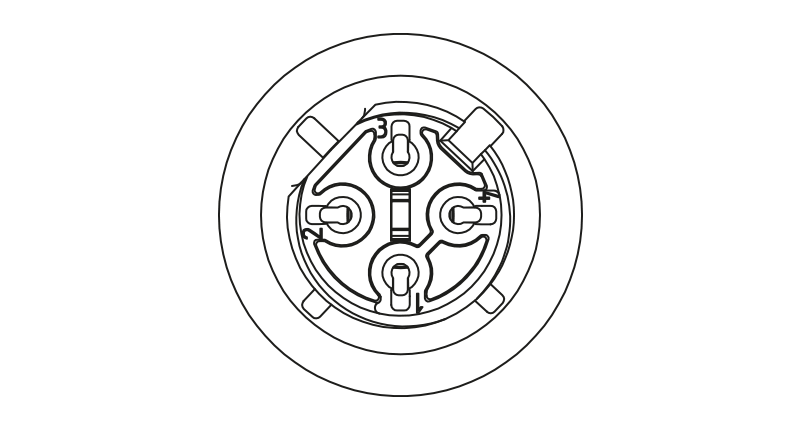

4-polig

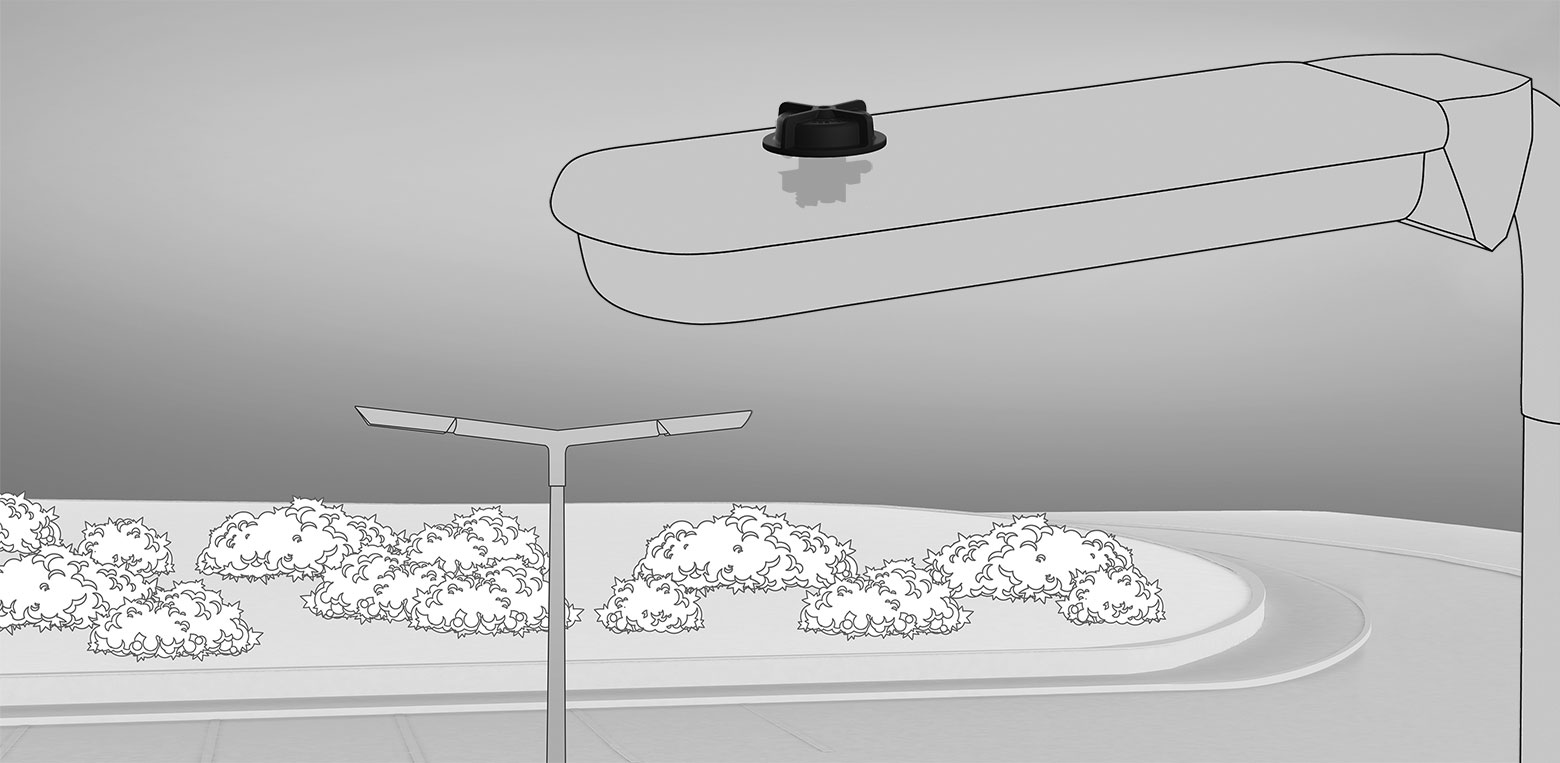

Anwendungsbereich: Straßen- und Flächenbeleuchtung (Parkflächen und Fußwege), Außenbeleuchtung, Wandleuchten
Highlights:

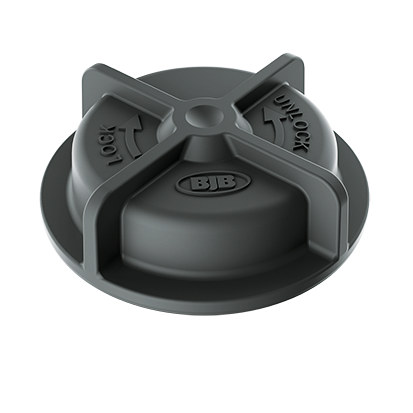

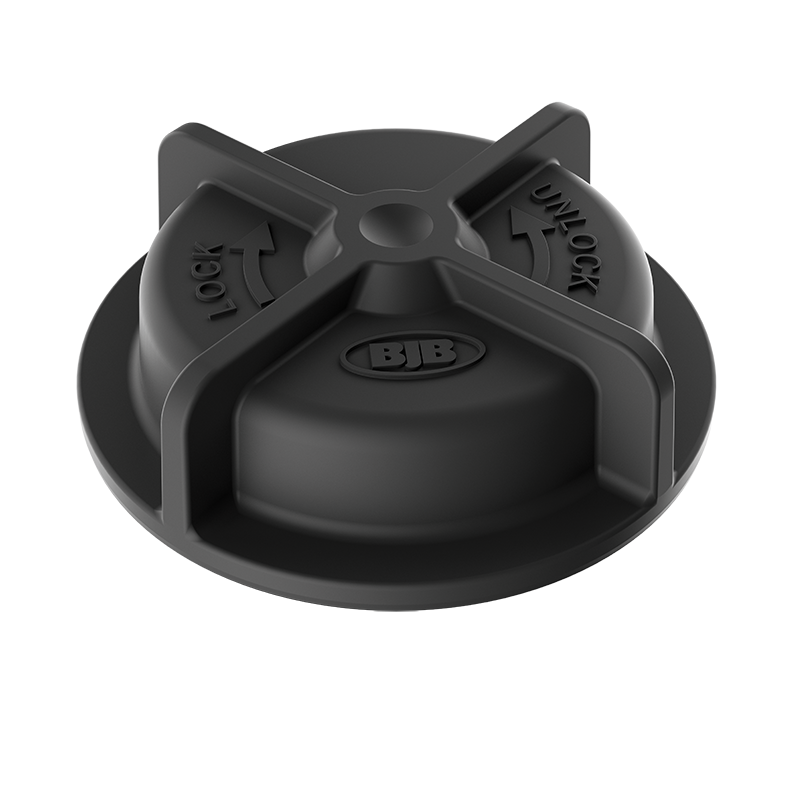

IP-gerechte Anschlussbuchse und Verschlusskappe
Kompakte Bauform für flexible Montageposition im Leuchtengehäuse>BR>Gewinde M20 x 1,5 mm
Zugelassen und zertifiziert nach VDE DIN EN 61984
| alte Artikelnummer: | 47.121.U301.80 |
|---|---|
| Aufbauhöhe: | 10 mm Höhe über der Leuchte |
| Ausführung: | gemäß Zhaga Book 18 |
| BJB Daten Share: | https://share.bjb.com/index.php/s/RAZaDAfsiKXPcjg |

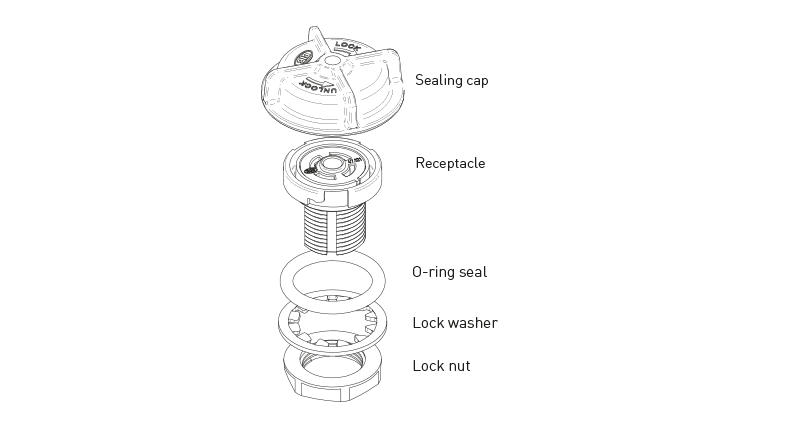

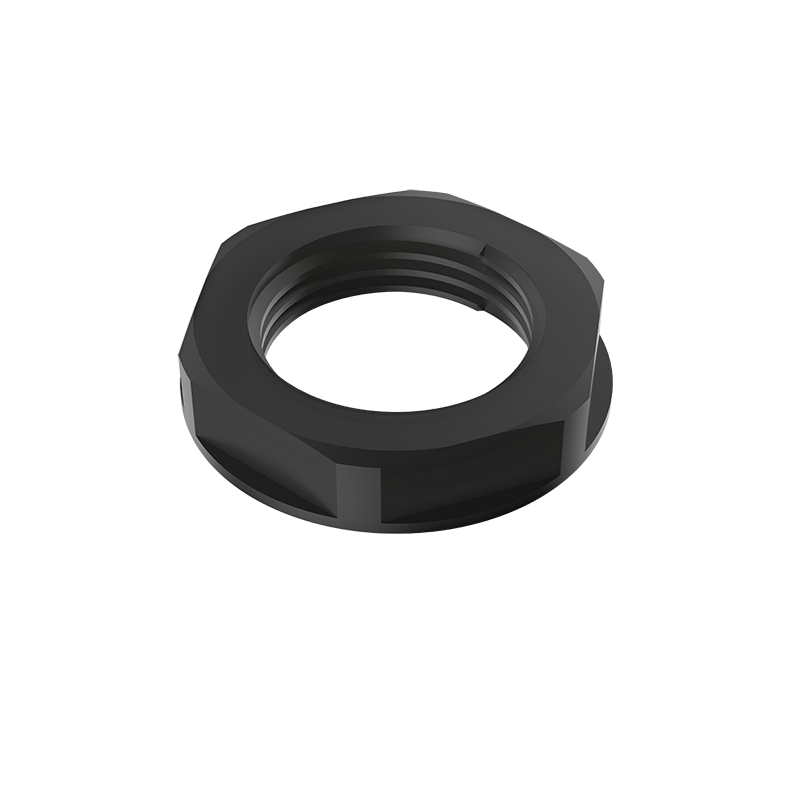

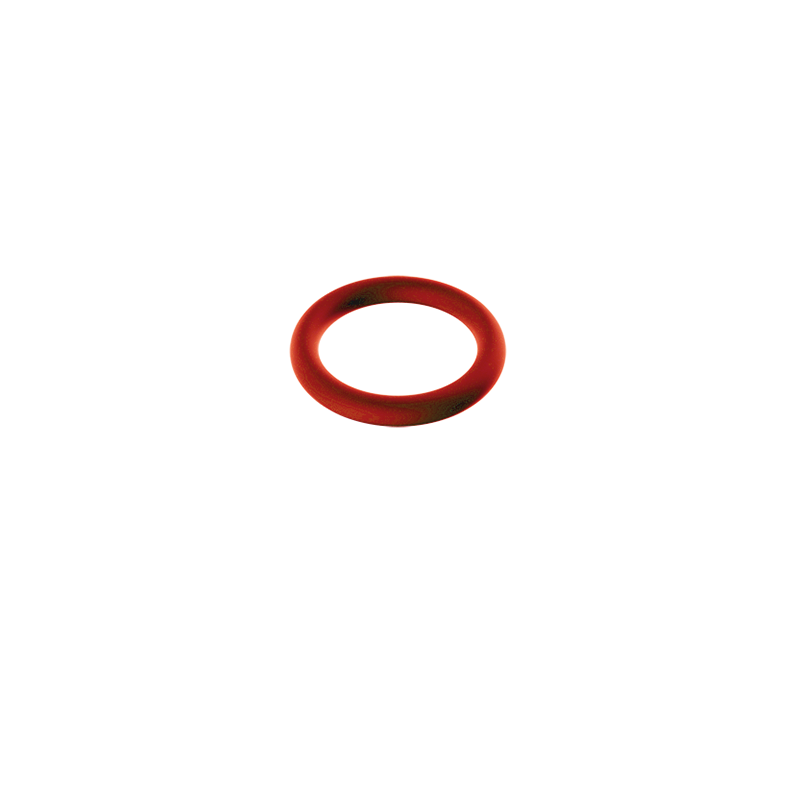

| Befestigungsart 1: | Schraubbefestigung mit O-Ring, Zahnscheibe und Gegenmutter |
| Betriebsspannung: | 24 V DC |
| Betriebsstrom: | 2 A |
| Betriebstemperatur: | -40°C bis +100°C |
| Durchmesser: | 30.0 mm |
| Farbe: | schwarz |

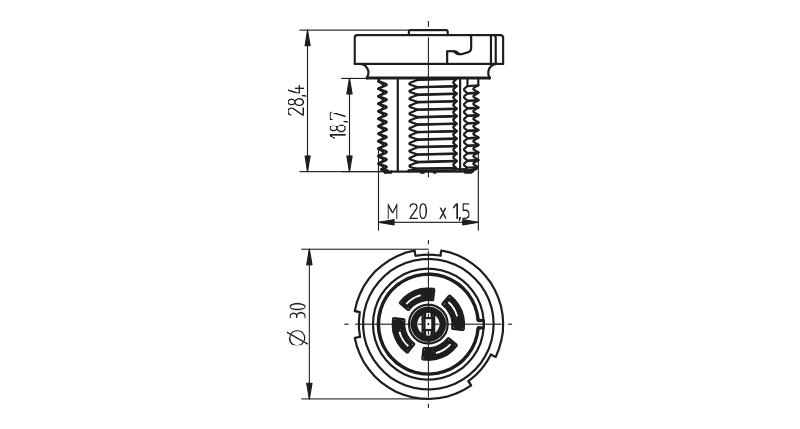

| Gewinde: | M20 x 1.5 mm |
| Hinweis Garantiebedingungen: | *Es gelten die aktuellen Garantiebedingungen der BJB GmbH & Co. KG im Internet unter https://www.bjb.com/rechtliches/agb/ |
| Höhe: | 28, 4 mm - Gewinde 18,7 mm |
| IK-Stoßfestigkeitsgrad: | IK09 |
| Leiterisolierung: | max. 3 mm Isolationsdurchmesser |
| Leiterquerschnitt: | Leitung flexibel verzinnt / Flexible, tinned wires: 0.5 - 1.5 mm², Leitung starr / Rigid wires: 0.5 - 1.5 mm², AWG 16-20 |
| Leitungslänge: | Abisolierlänge 7 - 9 mm |

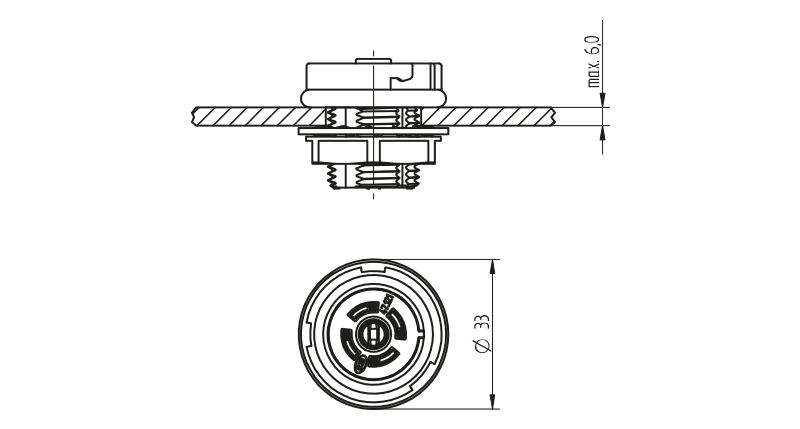

| Leuchtenwanddicke: | max. 6,0 mm |
| Material: | Kontakte: CuSn - Gehäuse: PBT / PC |
| Produkttyp: | Receptacle - the basis for outdoor light sensors |
| Rating: | 2.0 A, 24V |
| Schutzart: | IP 66 |
| Serie: | Receptacle - die Basis für Außenleuchtensensoren |
| Sonstiges: | 2.5 Nm Anzugdrehmoment der Gegenmutter |
| Utilityfilm Link: | https://www.youtube.com/watch?v=5gH1PGNZ0LI |
| Verpackungsmenge: | 200 |
Verfügbare CAD Downloads
Prüfzeichen
| Artikel-Nr | Status | Beschreibung | Dokument |
|---|---|---|---|
| 47.121.U301-0 | Genehmigung_liegt_vor-Approval_at_hand5988380 |
Daten Pakete
| Art | Link |
|---|---|
| BJB Daten Share | share.bjb.com |
| Utilityfilm Link | www.youtube.com |
-
Zhaga Book 18
-
0.5-1.5 mm²
-
-
-
0.5-1.5 mm²
-
max 6.0 mm
-
-40°C to +100°C
-
8.0 + 1 mm
-

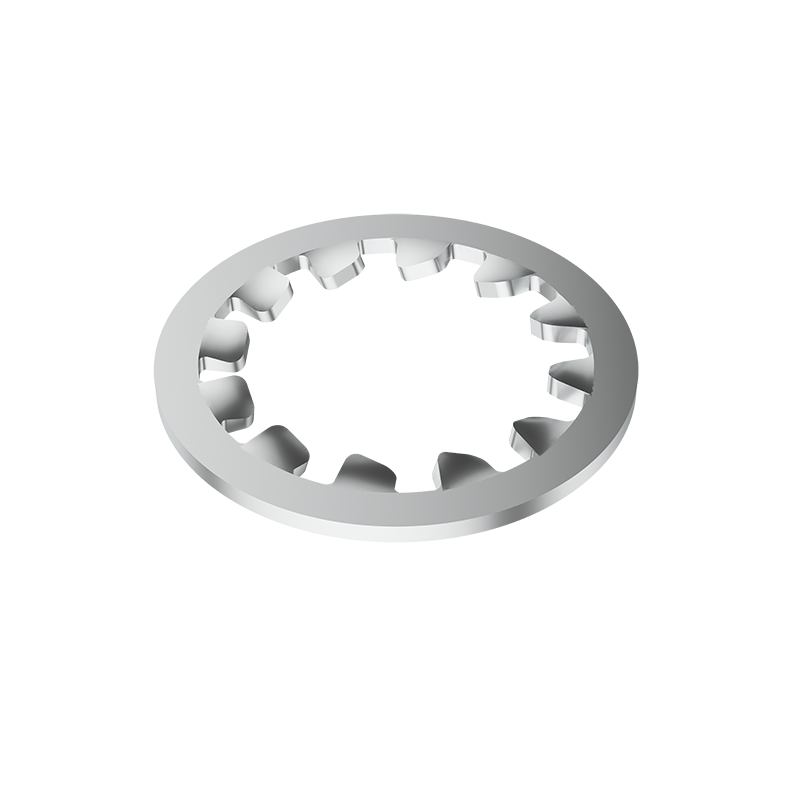

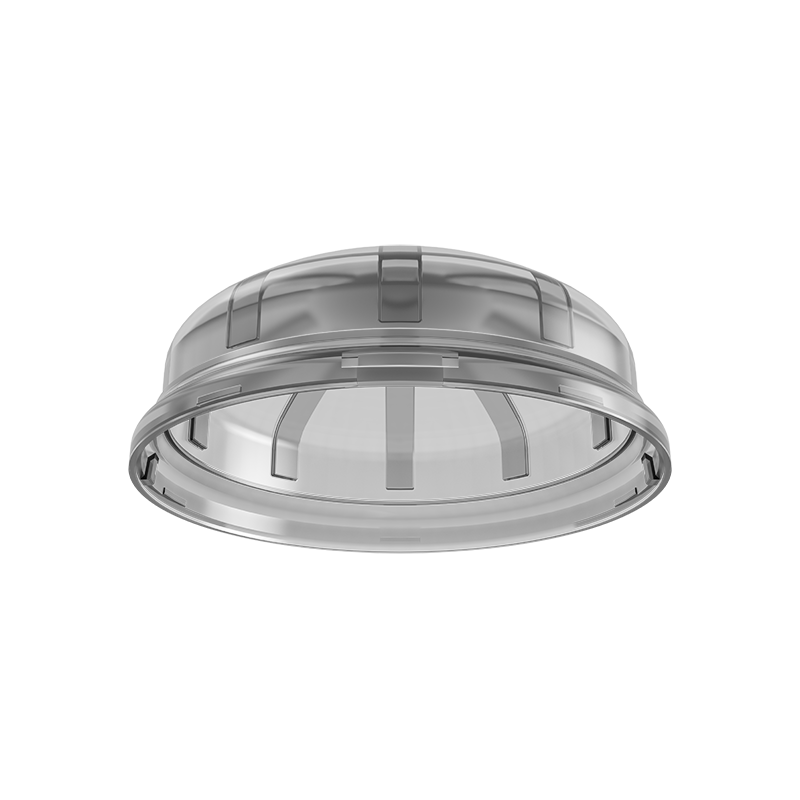

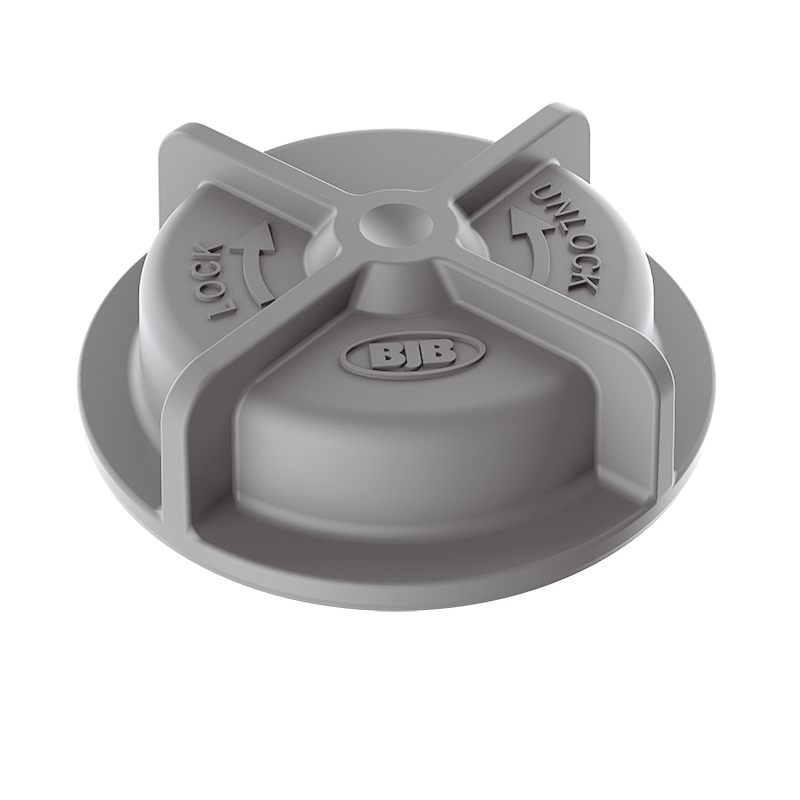

Zubehör
