BJB Basisplatte ZB 18 80 mm für Anschlusselemente 47.121.U30x
-
-40°C to +80°C
-
Zhaga Book 18
Basisplatte für Anschlussbuchsen 47.121.U30x nach Zhaga Book 18 zur Aufnahme von Sensor- oder Kommunikationseinheiten

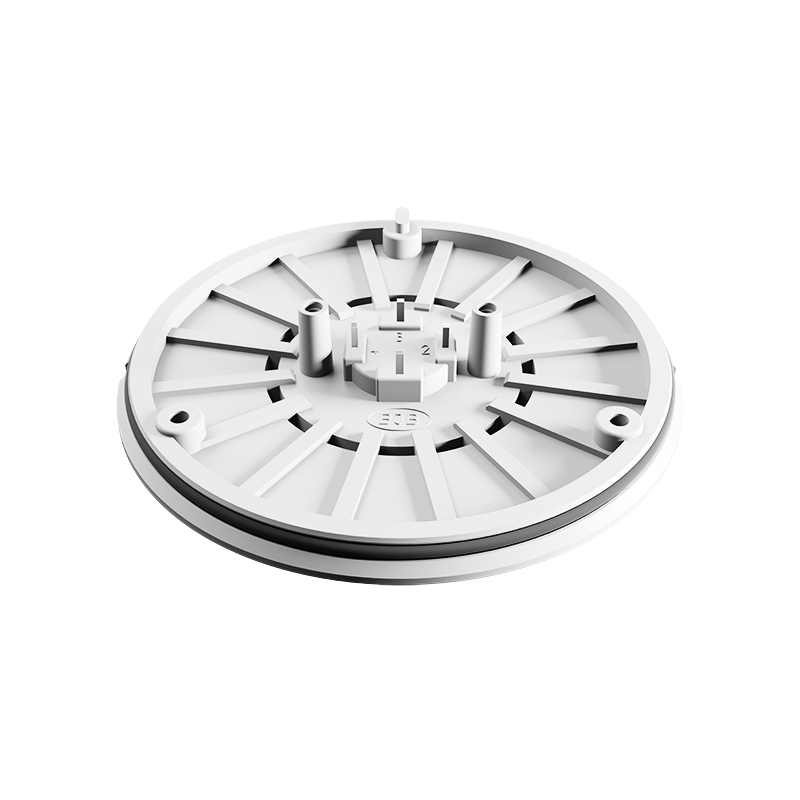

Basisplatte Oberseite:

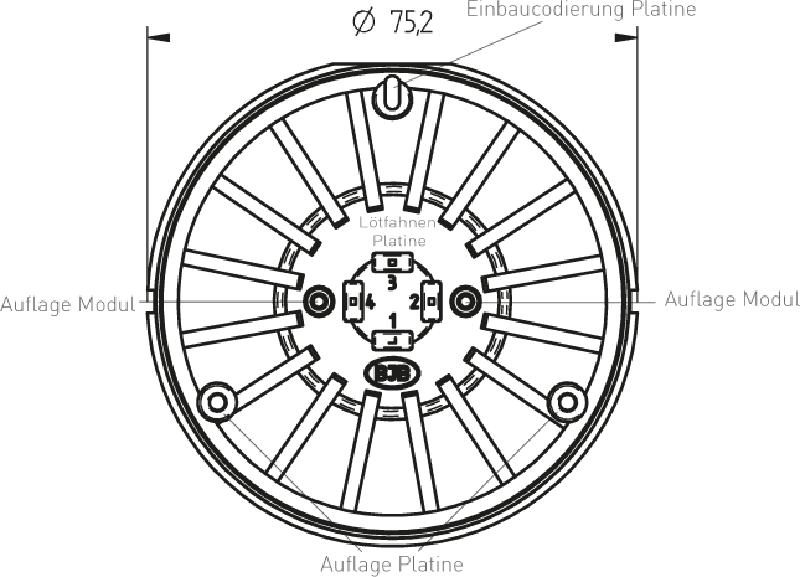

Die Oberseite der Basisplatte ist mit einer Einbaucodierung, Auflageflächen, sowie Lötfahnen für die Platine versehen. Desweiteren sind Auflageflächen für ein Modul vorhanden.
(Details siehe technische Zeichnung)
Das Modul der Sensor- oder Kommunikationseinheit wird auf die Lötfahnen aufgesetzt und verlötet.
Schutzart IP 66 durch Kombination mit einer Abdeckung.

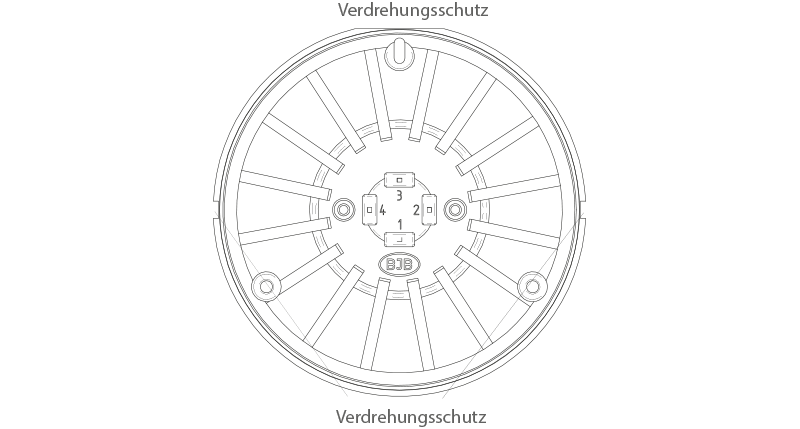

Weitere Features zum Einsatz mit Abdeckhauben: Verdrehungsschutz für den sicheren Einbau
Basisplatte Unterseite:

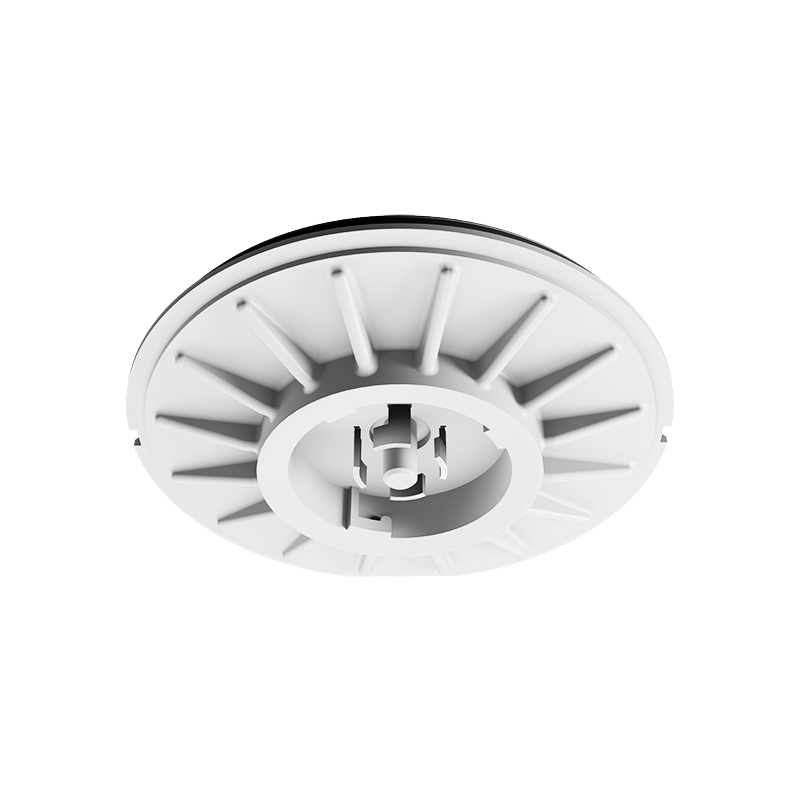

Auf der Unterseite der Basisplatte ist eine Bajonettrastung die für die mechanische Befestigung mit der Anschlussbuchse vorhanden, sowie Steckkontakte für die elektrische Kontaktierung.
Die Basisplatte wird in die Anschlussbuchse eingesetzt. Mittels Bajonettbefestigung (Twist & Lock action) wird sowohl die mechanische als auch die elektrische Kontaktierung gewährleistet.
| alte Artikelnummer: | 47.921.U801.81 |
|---|---|
| Ausführung: | gemäß Zhaga Book 18 |
| BJB Daten Share: | https://share.bjb.com/index.php/s/Eiiaq2d6dqbqwQq |
| Befestigungsart 1: | Bajonettbefestigung (Twist & Lock action) |
| Betriebsspannung: | 30 V DC |
| Betriebsstrom: | 1.5 A |
| Betriebstemperatur: | -40°C bis +80°C |
| Durchmesser: | 75.2 mm |
| Farbe: | beige |
| Gewicht: | 29 g |
| Hinweis Garantiebedingungen: | *Es gelten die aktuellen Garantiebedingungen der BJB GmbH & Co. KG im Internet unter https://www.bjb.com/rechtliches/agb/ |
| Höhe: | 19,7 mm |
| IK-Stoßfestigkeitsgrad: | IK09 |
| Material: | PBT |
| Produkttyp: | Receptacle - the basis for outdoor light sensors |
| Schutzart: | IP 66 |
| Serie: | Receptacle - die Basis für Außenleuchtensensoren |
| Utilityfilm Link: | https://youtu.be/UFZMU3j2OVA |
| Verpackungsmenge: | 50 |
