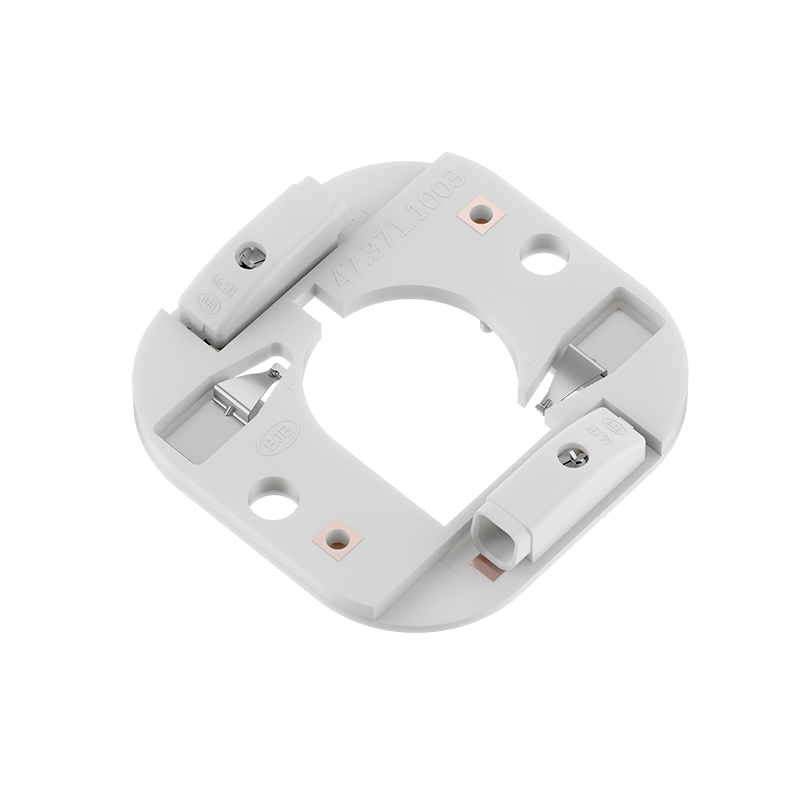

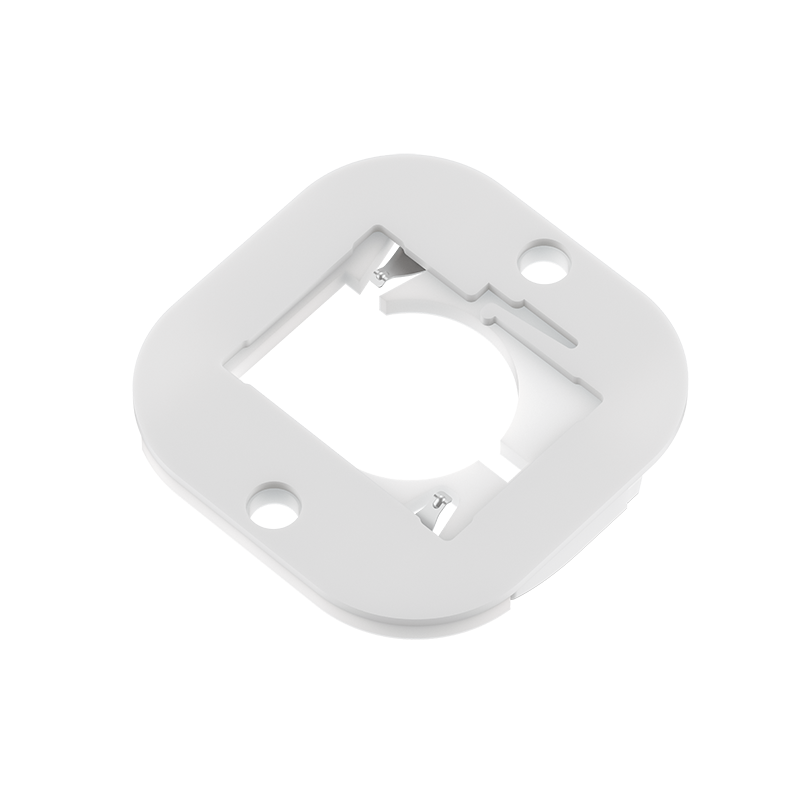

COB Connector FR4 LED Array 14 x 19
Artikelnummer:
47.371.1003-0
EAN:
4049853
-
0.20-0.75 mm²AWG 24-18
-
-
-
0.20-0.75 mm²AWG 24-18
-
0.20-0.75 mm²AWG 24-18
-
8.0 + 1 mm
Produktinformationen "COB Connector FR4 LED Array 14 x 19"
Vorfixierung der COBKompakte, flache Bauhöhe: 2.4 mmSMD-Leiterplattenklemme 46.131.1001 mit LeiterlösefunktionIntegrierte interne VerdrahtungHochreflektierende Oberfläche im LeuchtendesignHohe Flexibilität - Anpassbar an jegliche COBKundenspezifische Abmessungen und BestückungReflektorschnittstelle nach KundenwunschBestückung mit weiteren elektrischen Bauteilen möglich (z.B. DC-DC Wandler)
| alte Artikelnummer: | 47.371.1003.00 |
|---|---|
| Befestigungsart 1: | Schraubbefestigung |
| Betriebstemperatur: | max. 120°C |
| Geeignet für: | COB Dim to Warm CLC020 von Citizen |
| Hinweis Garantiebedingungen: | *Es gelten die aktuellen Garantiebedingungen der BJB GmbH & Co. KG im Internet unter https://www.bjb.com/rechtliches/agb/ |
| LED?: | für den Einsatz von COBs |
| LED Array: | 14 x 19 mm |
| Leiterquerschnitt: | 0.20-0.75 mm² |
| Material: | Gehäuse: FR4 - Kontakte: CuSn |
| Produkttyp: | Multiple and Special FR4 Connectors |
| Rating: | 2A / 60 VDC |
| Serie: | FR4 Mehrfach- und Spezial-Anschlusselemente - 47.371 |
| Verpackungsmenge: | 1 |
| Verzinnte Leitungen: | 0,2-0,5 mm² |
| Vorzentrierung für COB: | Ja |
Verfügbare Downloads
Verfügbare CAD Downloads
Prüfzeichen
| Artikel-Nr | Status | Beschreibung | Dokument |
|---|
Geeignet für die nachfolgenden LED-Typen
| LED Hersteller | LED Bezeichnung | Weitere Informationen |
|---|---|---|
| Citizen | CLC020 | ce.citizen.co.jp |
-
