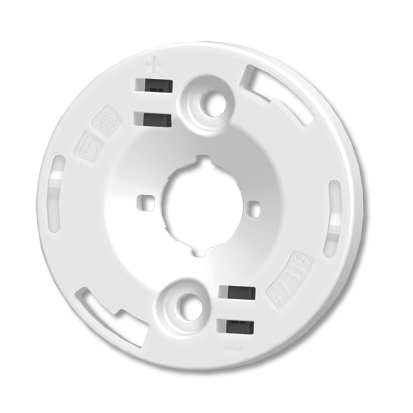

COB Connector Ø40 LED array 12 x 15
Artikelnummer:
47.319.6180-0
EAN:
4049853
-
-
0,25 - 0,5 mm²
-
0,5 mm²
-
Produktinformationen "COB Connector Ø40 LED array 12 x 15"
Mit integrierter Reflektorbefestigung
Schraubbefestigung: für Schrauben M3 mit Sicherungsscheiben
Max. Drehmoment für Schraubbefestigung 0,5 Nm*
Abisolierlänge: 7-1 mm
Bitte beachten Sie die Polung der LED
Bitte beachten Sie die Spezifikationen des LED-Herstellers
VDE-Reg. Nr. E289
*Das max. Drehmoment des COB-Herstellers ist zu beachten
Schraubbefestigung: für Schrauben M3 mit Sicherungsscheiben
Max. Drehmoment für Schraubbefestigung 0,5 Nm*
Abisolierlänge: 7-1 mm
Bitte beachten Sie die Polung der LED
Bitte beachten Sie die Spezifikationen des LED-Herstellers
VDE-Reg. Nr. E289
*Das max. Drehmoment des COB-Herstellers ist zu beachten
| alte Artikelnummer: | 47.319.6180.50 |
|---|---|
| BHC: | CSPM Serie 1215DW |
| Befestigungsart 1: | Schraubbefestigung |
| Befestigungsart 2: | P2F-Befestigung mit 28.902.-102 |
| Betriebstemperatur: | max. 130°C |

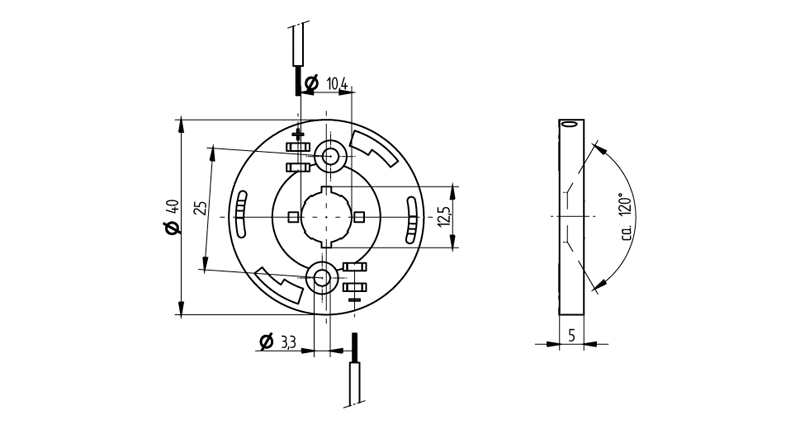

| Durchmesser: | Ø 40 mm |
| Gewicht: | 5 g |
| Hinweis Garantiebedingungen: | *Es gelten die aktuellen Garantiebedingungen der BJB GmbH & Co. KG im Internet unter https://www.bjb.com/rechtliches/agb/ |
| LED?: | für den Einsatz von COBs |
| LED Array: | 12 x 15 mm |
| Leiterquerschnitt: | 0.5 mm² |
| Material: | Gehäuse: PBTKontakte: CuSn |
| Produkttyp: | Spotlight Connectors and Accessories |
| Rating: | 3A / 150 VDC |
| Serie: | COB Anschlusselemente - 47.319 |
| UL?: | ja |
| Verpackungsmenge: | 504 |
| Vorzentrierung für COB: | Nein |
| cURus file no.: | E-345385 |
Verfügbare Downloads
Verfügbare CAD Downloads
Prüfzeichen
| Artikel-Nr | Status | Beschreibung | Dokument |
|---|---|---|---|
| 47.319.6180-0 | cURus,_gültig_für_USA_und_Kanada-cURus_(USA_and_Kanada)3437952 | ||
| 47.319.6180-0 | ÜG_Überwachungsgutachten-Certificate_of_Conformity5852779 | ||
| 47.319.6180-0 | Genehmigung_liegt_vor-Approval_at_hand5665445 |
Geeignet für die nachfolgenden LED-Typen
| LED Hersteller | LED Bezeichnung | Weitere Informationen |
|---|---|---|
| LUMILEDS | Luxeon 105 | www.lumileds.com |
| LUMILEDS | Luxeon 107 | www.lumileds.com |
| LUMILEDS | Luxeon 109 | www.lumileds.com |
| LUMILEDS | Luxeon 205 | www.lumileds.com |
| LUMILEDS | Luxeon 207 | www.lumileds.com |
| LUMILEDS | Luxeon 209 | www.lumileds.com |
| LUMILEDS | Luxeon 1202 G06 | www.lumileds.com |
| Nichia | NFCWS024B-V3 | www.nichia.co.jp |
| Nichia | NJCWS024Z | www.nichia.co.jp |
| Nichia | NJCWS024Z-V1 | www.nichia.co.jp |
| Nichia | NTCWS024B | www.nichia.co.jp |
| Nichia | NTCWS024B -V2 | www.nichia.co.jp |
| Nichia | NTCWS024B-V3 | www.nichia.co.jp |
| Nichia | NTCWT012B-V2 | www.nichia.co.jp |
| Nichia | NVNWS007Z-V1 | www.nichia.co.jp |
| Philips | Fortimo SLM 1202 L06 1215 G6 | www.lighting.philips.co.uk/oem-emea |
| Plessy | PLWK1100CVXW | plesseysemiconductors.com |
| Samsung | FlipChip 10W | www.samsung.com/led |
| Samsung | FlipChip 20W | www.samsung.com/led |
| Samsung | LC010 Small LES | www.samsung.com/led |
| Samsung | LC020 Small LES | www.samsung.com/led |
| Sharp | Mini Zenigata | www.sharpsde.com |
-
-
