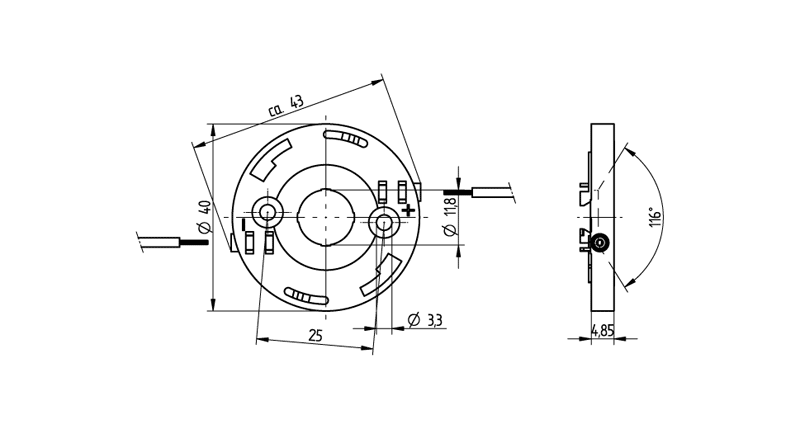

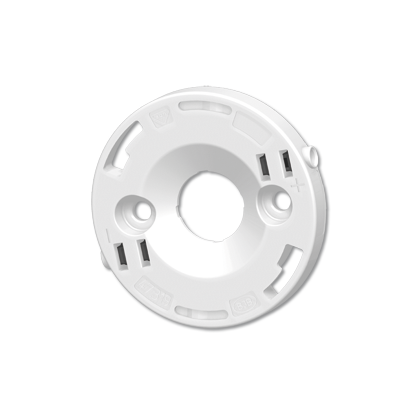

COB Connector Ø40 LED array 13.5 x 13.5
Artikelnummer:
47.319.6294-0
EAN:
4049853
-
-
0,25 - 0,5 mm²
-
0,5 mm²
-
Produktinformationen "COB Connector Ø40 LED array 13.5 x 13.5"
Mit integrierter ReflektorbefestigungSchraubbefestigung: für Schrauben M3 mit SicherungsscheibenMax. Drehmoment für Schraubbefestigung 0,5 Nm* Abisolierlänge: 7-1 mm Bitte beachten Sie die Polung der LED Bitte beachten Sie die Spezifikationen des LED-Herstellers VDE-Reg. Nr. E289*Das max. Drehmoment des COB-Herstellers ist zu beachten
| alte Artikelnummer: | 47.319.6294.50 |
|---|---|
| Befestigungsart 1: | Schraubbefestigung |
| Befestigungsart 2: | P2F-Befestigung mit 28.902.-102 |
| Betriebstemperatur: | max. 130°C |
| Durchmesser: | Ø 40 mm |
| Gewicht: | 5 g |
| Hinweis Garantiebedingungen: | *Es gelten die aktuellen Garantiebedingungen der BJB GmbH & Co. KG im Internet unter https://www.bjb.com/rechtliches/agb/ |
| LED?: | für den Einsatz von COBs |
| LED Array: | 13.5 x 13.5 mm |
| Leiterquerschnitt: | 0.5 mm² |
| Material: | Gehäuse: PBTKontakte: CuSn |
| Produkttyp: | Spotlight Connectors and Accessories |
| Rating: | 3A / 150 VDC |
| Serie: | COB Anschlusselemente - 47.319 |
| UL?: | ja |
| Verpackungsmenge: | 420 |
| Vorzentrierung für COB: | Ja |
Verfügbare Downloads
Verfügbare CAD Downloads
Prüfzeichen
| Artikel-Nr | Status | Beschreibung | Dokument |
|---|---|---|---|
| 47.319.6294-0 | Genehmigung_liegt_vor-Approval_at_hand5665445 | ||
| 47.319.6294-0 | cURus,_gültig_für_USA_und_Kanada-cURus_(USA_and_Kanada)3437952 | ||
| 47.319.6294-0 | ÜG_Überwachungsgutachten-Certificate_of_Conformity5852779 |
Geeignet für die nachfolgenden LED-Typen
| LED Hersteller | LED Bezeichnung | Weitere Informationen |
|---|---|---|
| Citizen | CLL022 | ce.citizen.co.jp |
| Citizen | CLL024 | ce.citizen.co.jp |
| Citizen | CLU022 | ce.citizen.co.jp |
| Citizen | CLU024 | ce.citizen.co.jp |
| Citizen | CLU025 | ce.citizen.co.jp |
| Citizen | CLU026 | ce.citizen.co.jp |
| Citizen | CLU027 | ce.citizen.co.jp |
| Citizen | CLU028 | ce.citizen.co.jp |
| Citizen | CLU7A2 | ce.citizen.co.jp |
| Citizen | CLU7B2 | ce.citizen.co.jp |
| Citizen | CLU700 | ce.citizen.co.jp |
| Citizen | CLU701 | ce.citizen.co.jp |
| Citizen | CLU702 | ce.citizen.co.jp |
| Citizen | CLU703 | ce.citizen.co.jp |
| Cree | CMT1407 | cree-led.com |
| Cree | CMT1412 | cree-led.com |
| Cree | CMT1420 | cree-led.com |
| Everlight | Xuan1313 | www.everlight.com |
| Itswell | IWC-B09R2-XX-B1202 | www.itswell.com |
| Lextar | PB04H07.0 | www.lextar.com |
| Lextar | PB07H04.0 Gen. 2 | www.lextar.com |
| Lextar | PB10H08.1 | www.lextar.com |
| Lextar | PB13H01 V4 | www.lextar.com |
| Luminus | CHM-6-XH20 Gen2 | www.luminus.com |
| Luminus | CHM-9 GEN1 AC00 | www.luminus.com |
| Luminus | CHM-9 GEN2 AC10 | www.luminus.com |
| Luminus | CIM-9 AC30 Gen3 | www.luminus.com |
| Luminus | CIM-9 AC40 Gen4 | www.luminus.com |
| Luminus | CLM-9 GEN1 AC00 | www.luminus.com |
| Luminus | CLM-9 GEN3 AC30 | www.luminus.com |
| Luminus | CLM-9 GEN4 AC40 | www.luminus.com |
| Luminus | CXM-3 - 36V, 18V, 9V | www.luminus.com |
| Luminus | CXM-4 - 36V, 18V, 9V | www.luminus.com |
| Luminus | CXM-6 AC30 Gen3 | www.luminus.com |
| Luminus | CXM-6 AC40 Gen4 | www.luminus.com |
| Luminus | CXM-9 AC00 | www.luminus.com |
| Luminus | CXM-9 AC30 Gen3 | www.luminus.com |
| Luminus | CXM-9 AC40 Gen4 | www.luminus.com |
| Luminus | CXM-9 GEN2 AC00 | www.luminus.com |
| OSRAM Opto Semiconductors | Soleriq S9 | www.osram-os.com |
| OSRAM Opto Semiconductors | Soleriq S9 / GW KAFGBx | www.osram-os.com |
| OSRAM Opto Semiconductors | Soleriq S9 / GW KAFHBx.EM/CM | www.osram-os.com |
| OSRAM Opto Semiconductors | Soleriq S9 / GW KAFJBx.EM/CM/DM | www.osram-os.com |
| OSRAM Opto Semiconductors | Soleriq S9 Gen. 2 | www.osram-os.com |
| Philips | Fortimo SLM C 1203 L09 1313 G7N | www.lighting.philips.co.uk/oem-emea |
| Prolight Opto | PASB-16FNL-EC2NS40 16W | www.prolightopto.com |
| Prolight Opto | PASB-16FVL-EC2NS27 16W | www.prolightopto.com |
| Prolight Opto | PASB-16FVL-EC2NS40 16W | www.prolightopto.com |
| Samsung | LC003D Gen.2 | www.samsung.com/led |
| Samsung | LC003D Gen. 3 | www.samsung.com/led |
| Samsung | LC006D Gen.1 | www.samsung.com/led |
| Samsung | LC006D Gen.2 | www.samsung.com/led |
| Samsung | LC006D Gen. 3 | www.samsung.com/led |
| Samsung | LC009D Gen. 3 | www.samsung.com/led |
| Samsung | LC010C Gen.2 | www.samsung.com/led |
| Samsung | LC010C Gen. 2 | www.samsung.com/led |
| Samsung | LC013D Gen.2 | www.samsung.com/led |
| Samsung | LC013D Gen. 3 | www.samsung.com/led |
| Seoul Semiconductor | SAWS0661A [SunLike] | www.seoulsemicon.com |
| Seoul Semiconductor | SAWS1063A [SunLike] | www.seoulsemicon.com |
| Seoul Semiconductor | ZC4 / SDW81F1DY | www.seoulsemicon.com |
| Seoul Semiconductor | ZC4 / SDWx1F1B | www.seoulsemicon.com |
| Seoul Semiconductor | ZC6 | www.seoulsemicon.com |
| Toyoda | Gosei 13,5x13,5 | www.toyoda-gosei.com |
| Tridonic | SLE 06mm R SNC8 | www.tridonic.com |
| Tridonic | SLE 09mm R SNC8 | www.tridonic.com |
| Tridonic | SLE G5 LES6 | www.tridonic.com |
| Tridonic | SLE G5 LES11 | www.tridonic.com |
| Tridonic | SLE G6 10mm 1200lm | www.tridonic.com |
| Tridonic | SLE G6 LES 10 | www.tridonic.com |
| Tridonic | SLE G7 09mm 1200lm | www.tridonic.com |
| Tridonic | SLE G7 LES 9 | www.tridonic.com |
| Vossloh-Schwabe | DMC122 | www.vossloh-schwabe.com |
| Xicato | XOB09 LES 9,8 | www.xicato.com |
| Xicato | XOB 9.8 mm / XOB099xxx15x3621 | www.xicato.com |
-
-
0,25 - 0,5 mm²
-
0,5 mm²
-

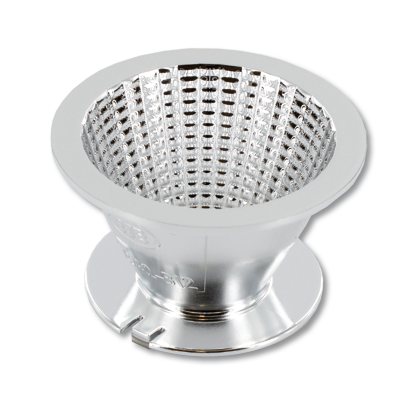

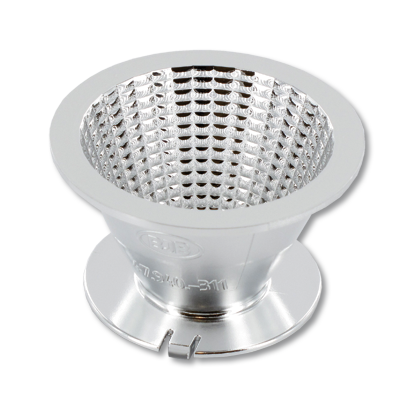

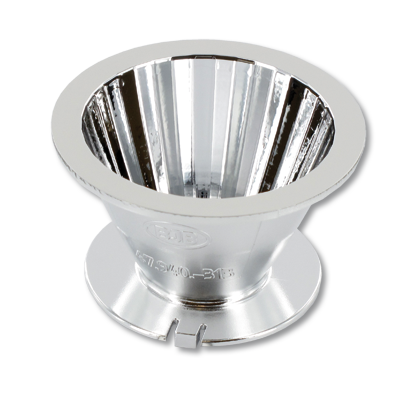

Zubehör
