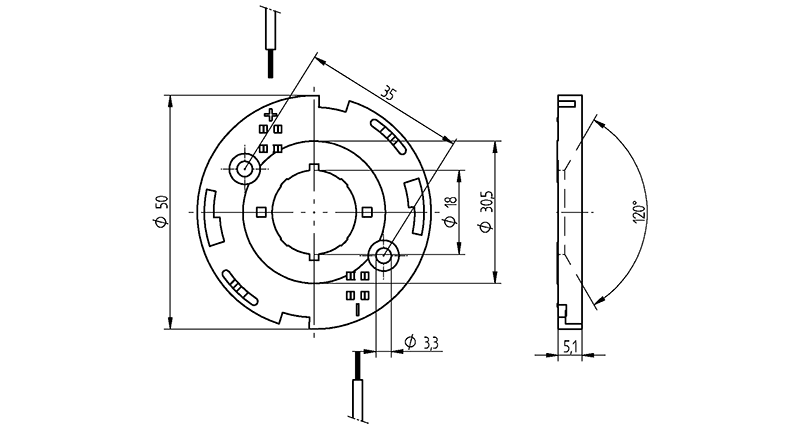

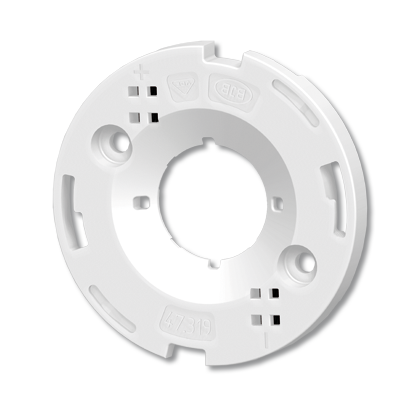

COB Connector Ø50 LED array 20 x 24
Artikelnummer:
47.319.2011-0
EAN:
4049853
-
-
0,25 - 0,5 mm²
-
0,5 mm²
-
Produktinformationen "COB Connector Ø50 LED array 20 x 24"
Mit integrierter Reflektorbefestigung
Schraubbefestigung: für Schrauben M3 mit Sicherungsscheiben
Max. Drehmoment für Schraubbefestigung 0,5 Nm*
Abisolierlänge: 7-1 mm
Bitte beachten Sie die Polung der LED
Bitte beachten Sie die Spezifikationen des LED-Herstellers
VDE-Reg. Nr. E289
*Das max. Drehmomente des COB-Herstellers ist zu beachten
Schraubbefestigung: für Schrauben M3 mit Sicherungsscheiben
Max. Drehmoment für Schraubbefestigung 0,5 Nm*
Abisolierlänge: 7-1 mm
Bitte beachten Sie die Polung der LED
Bitte beachten Sie die Spezifikationen des LED-Herstellers
VDE-Reg. Nr. E289
*Das max. Drehmomente des COB-Herstellers ist zu beachten
| alte Artikelnummer: | 47.319.2011.50 |
|---|---|
| BHC: | CSPM Serie 2024NW |
| Befestigungsart 1: | Schraubbefestigung |
| Befestigungsart 2: | P2F-Befestigung mit 28.902.-102 |
| Betriebstemperatur: | max. 130°C |
| Durchmesser: | Ø 50 mm |
| Gewicht: | 5 g |
| Hinweis Garantiebedingungen: | *Es gelten die aktuellen Garantiebedingungen der BJB GmbH & Co. KG im Internet unter https://www.bjb.com/rechtliches/agb/ |
| LED?: | für den Einsatz von COBs |
| LED Array: | 20 x 24 mm |
| Leiterquerschnitt: | 0.5 mm² |
| Material: | Gehäuse: PBTKontakte: CuSn |
| Produkttyp: | Spotlight Connectors and Accessories |
| Rating: | 3A / 150 VDC |
| Serie: | COB Anschlusselemente - 47.319 |
| UL?: | ja |
| Verpackungsmenge: | 504 |
| Verzinnte Leitungen: | 0,25 - 0,5 mm² |
| Vorzentrierung für COB: | Nein |
| cURus file no.: | E-345385 |
Verfügbare Downloads
Verfügbare CAD Downloads
Prüfzeichen
| Artikel-Nr | Status | Beschreibung | Dokument |
|---|---|---|---|
| 47.319.2011-0 | Genehmigung_liegt_vor-Approval_at_hand5665445 | ||
| 47.319.2011-0 | cURus,_gültig_für_USA_und_Kanada-cURus_(USA_and_Kanada)3437952 | ||
| 47.319.2011-0 | ÜG_Überwachungsgutachten-Certificate_of_Conformity5852779 |
Geeignet für die nachfolgenden LED-Typen
| LED Hersteller | LED Bezeichnung | Weitere Informationen |
|---|---|---|
| Everlight | Ju2024 | www.everlight.com |
| LEDtech | LP30N3-84N-B131301 | www.ledtech.com.tw |
| LUMILEDS | Luxeon 1204 | www.lumileds.com |
| LUMILEDS | Luxeon 1205 | www.lumileds.com |
| LUMILEDS | Luxeon 1208 | www.lumileds.com |
| Philips | Fortimo LED SLM 1205 | www.lighting.philips.co.uk/oem-emea |
| Philips | Fortimo LED SLM 1208 | www.lighting.philips.co.uk/oem-emea |
| Philips | Fortimo LED SLM PW 1208 G7 | www.lighting.philips.co.uk/oem-emea |
| Philips | Fortimo SLM C930 1208 L15 G7 | www.lighting.philips.co.uk/oem-emea |
| Sharp | Mega Zenigata | www.sharpsde.com |
-
-
0,25 - 0,5 mm²
-
0,5 mm²
-

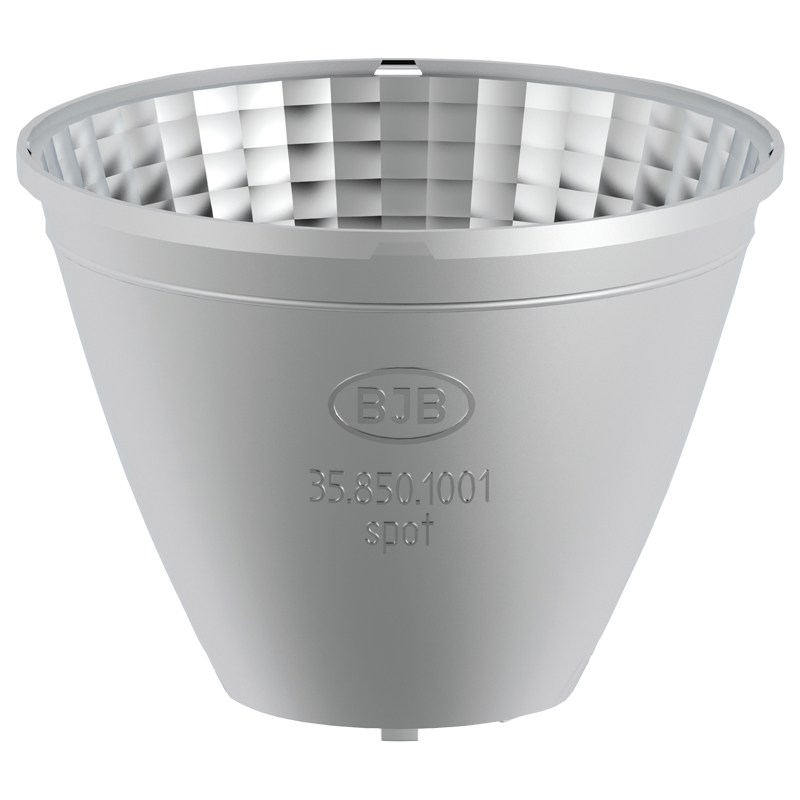

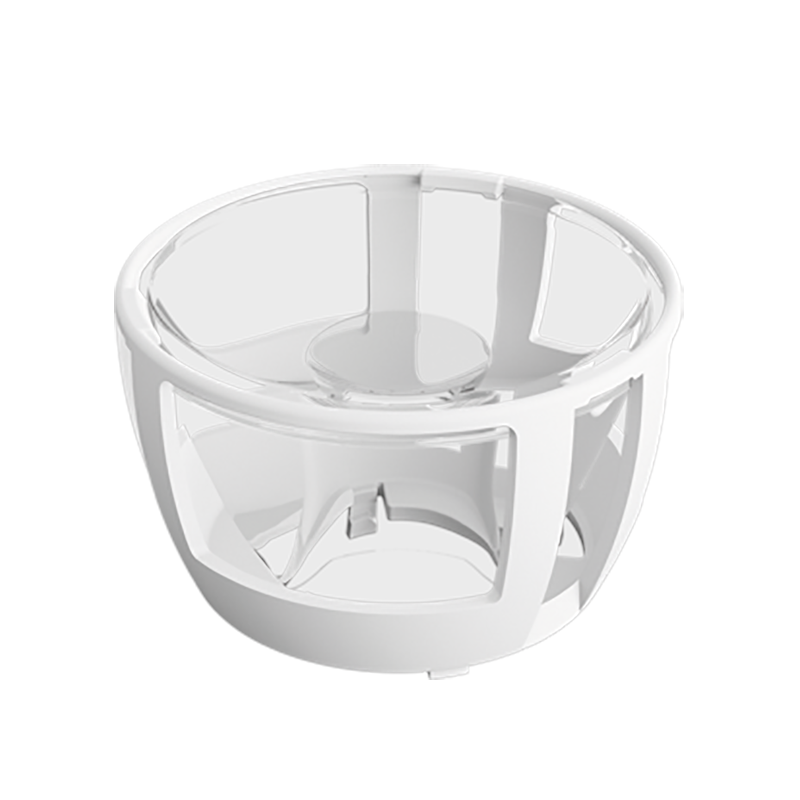

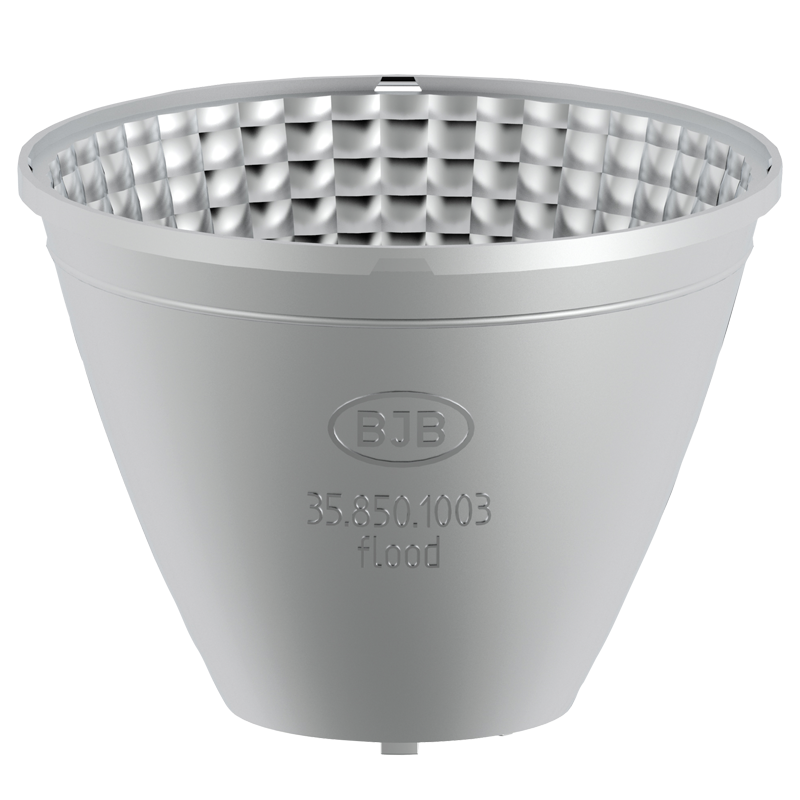

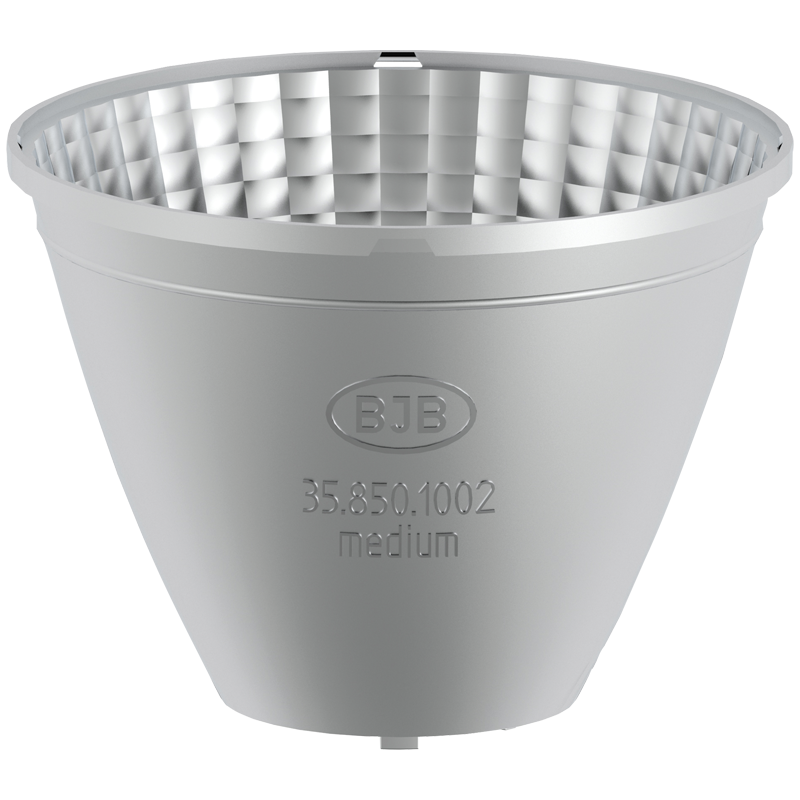

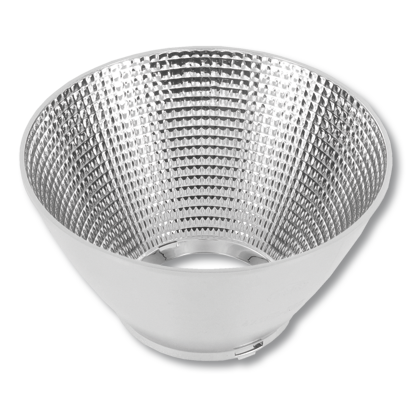

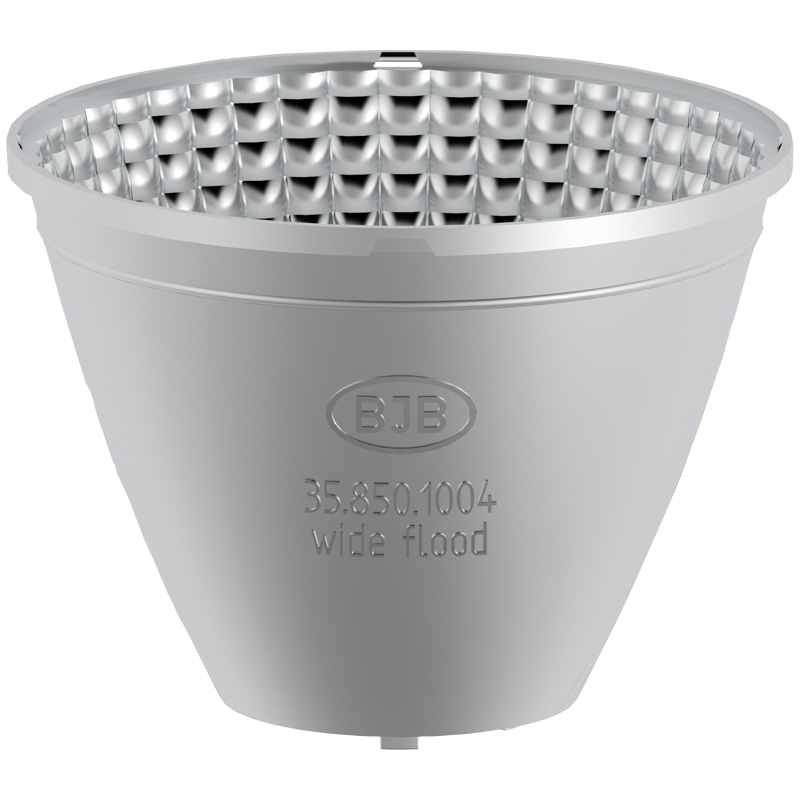

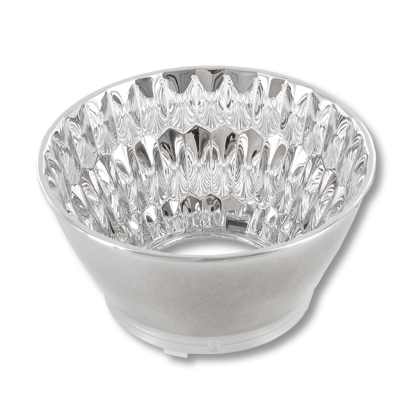

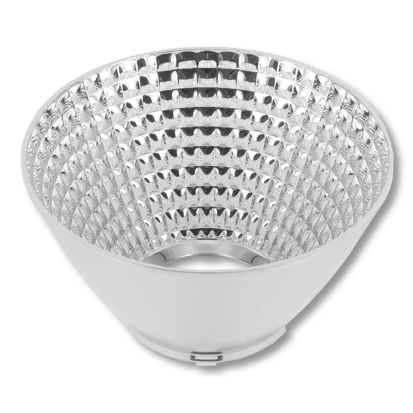

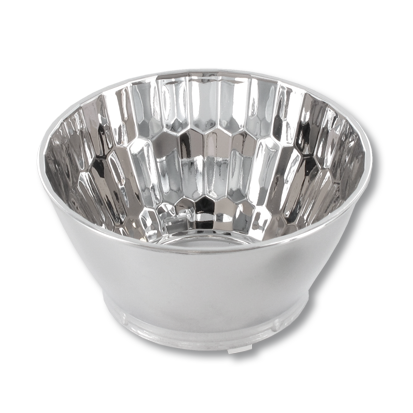

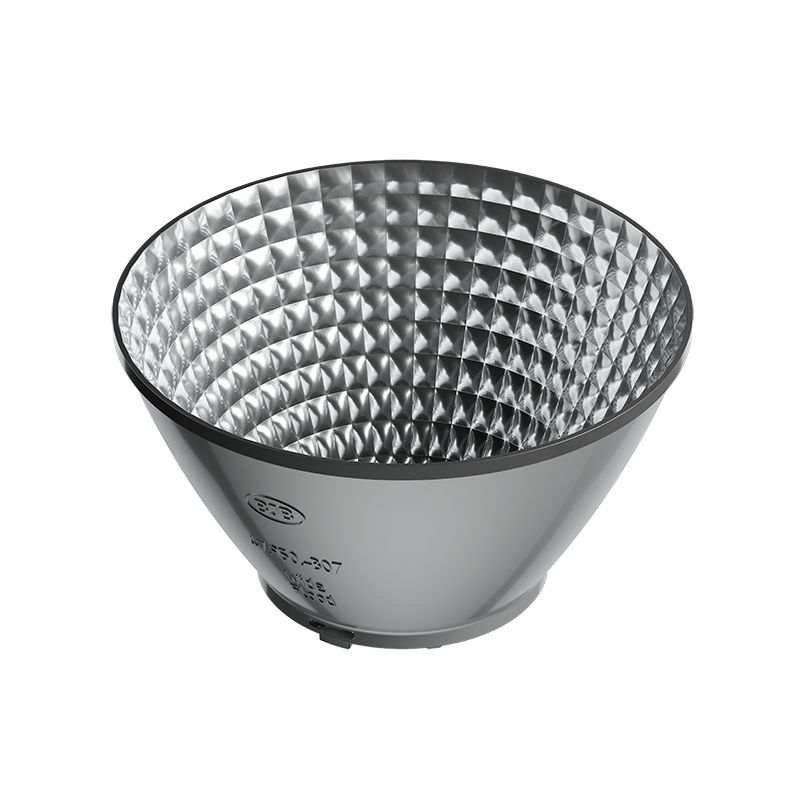

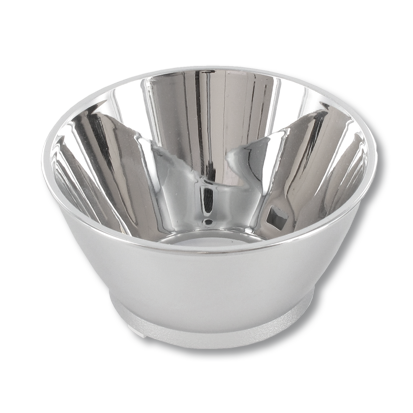

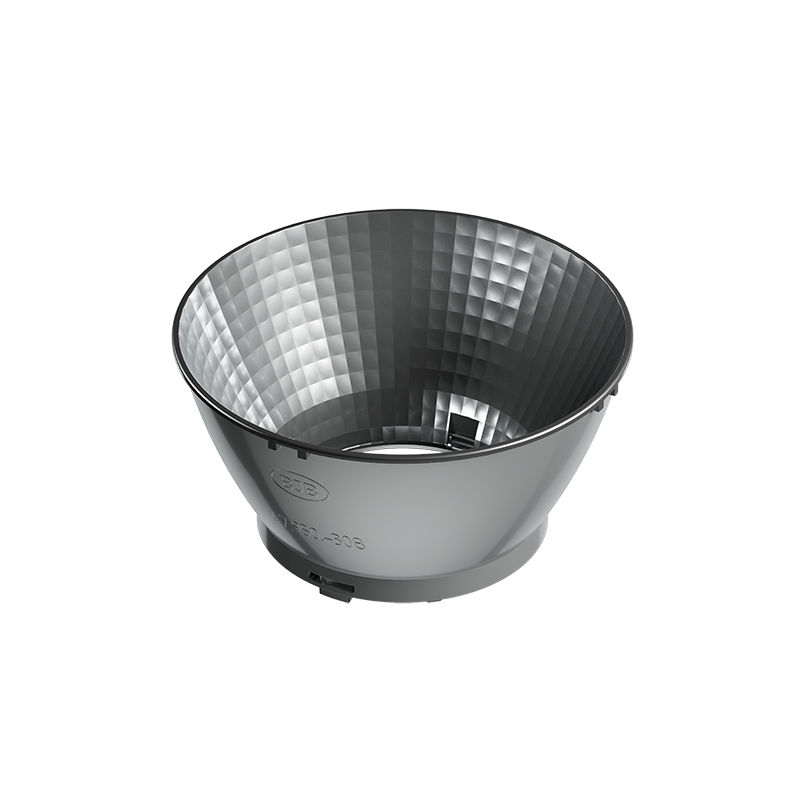

Zubehör
