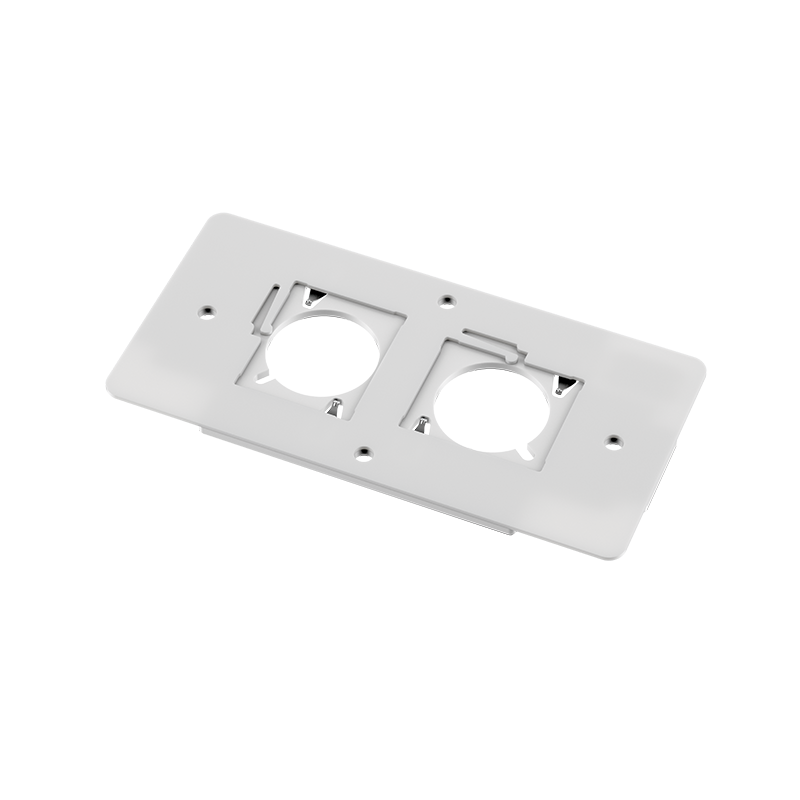

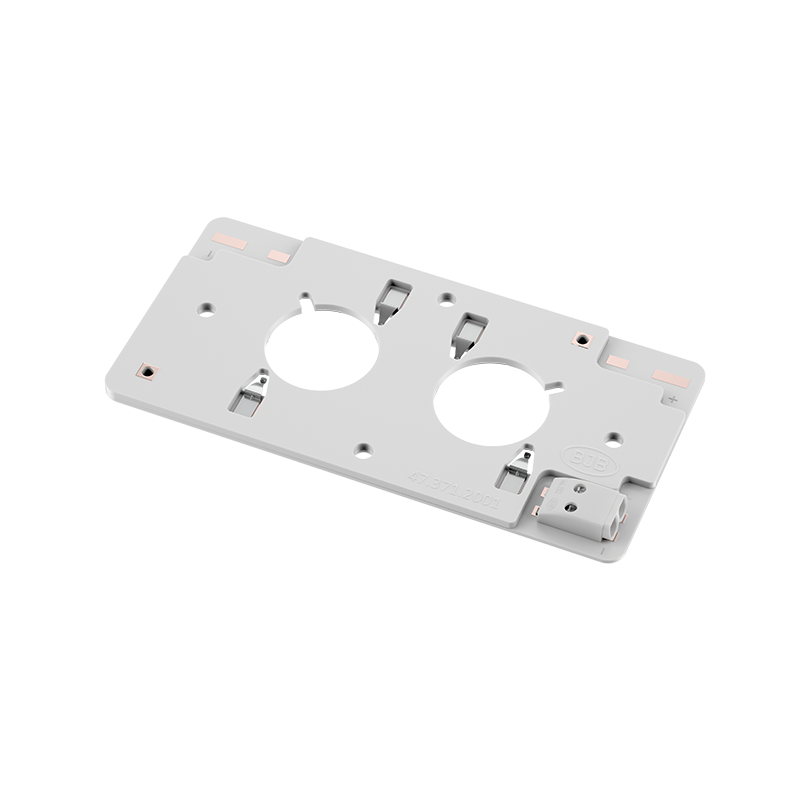

COB Multi Connector FR4 2 x LED Array 20 x 24

Artikelnummer: 47.371.2001-0

EAN: 4049853

0.20-0.75 mm²AWG 24-18
0.20-0.75 mm²AWG 24-18
0.20-0.75 mm²AWG 24-18
8.0 + 1 mm

Produktinformationen "COB Multi Connector FR4 2 x LED Array 20 x 24"

Vorfixierung der COB
Kompakte, flache Bauhöhe: 2.4 mm
SMD-Leiterplattenklemme 46.132.1001 mit Leiterlösefunktion
Integrierte interne Verdrahtung
Hochreflektierende Oberfläche im Leuchtendesign
Hohe Flexibilität - Anpassbar an jegliche COB
Kundenspezifische Abmessungen und Bestückung
Reflektorschnittstelle nach Kundenwunsch
Bestückung mit weiteren elektrischen Bauteilen möglich (z.B. DC-DC Wandler)

alte Artikelnummer:	47.371.2001.00
Befestigungsart 1:	Schraubbefestigung
Betriebstemperatur:	max. 120°C
Geeignet für:	COB Luxeon 1204, 1205 und 1208 von Lumileds
Hinweis Garantiebedingungen:	*Es gelten die aktuellen Garantiebedingungen der BJB GmbH & Co. KG im Internet unter https://www.bjb.com/rechtliches/agb/
LED?:	für den Einsatz von COBs
LED Array:	20 x 24 mm
Leiterquerschnitt:	0.20-0.75 mm²
Material:	Gehäuse: FR4 - Kontakte: CuSn
Produkttyp:	Multiple and Special FR4 Connectors
Rating:	2A / 60 VDC
Serie:	FR4 Mehrfach- und Spezial-Anschlusselemente - 47.371
Verpackungsmenge:	1
Verzinnte Leitungen:	0,2-0,5 mm²
Vorzentrierung für COB:	Ja

Verfügbare Downloads

Verfügbare CAD Downloads

3D-CAD_(STEP,_Parasolid,_IGES,_3D-PDF)020-V0A-04

Prüfzeichen

Artikel-Nr	Status	Beschreibung	Dokument
47.371.2001-0			ÜG_Überwachungsgutachten-Certificate_of_Conformity5751556

Geeignet für die nachfolgenden LED-Typen

LED Hersteller	LED Bezeichnung	Weitere Informationen
LUMILEDS	Luxeon 1204	www.lumileds.com
LUMILEDS	Luxeon 1205	www.lumileds.com
LUMILEDS	Luxeon 1208	www.lumileds.com
