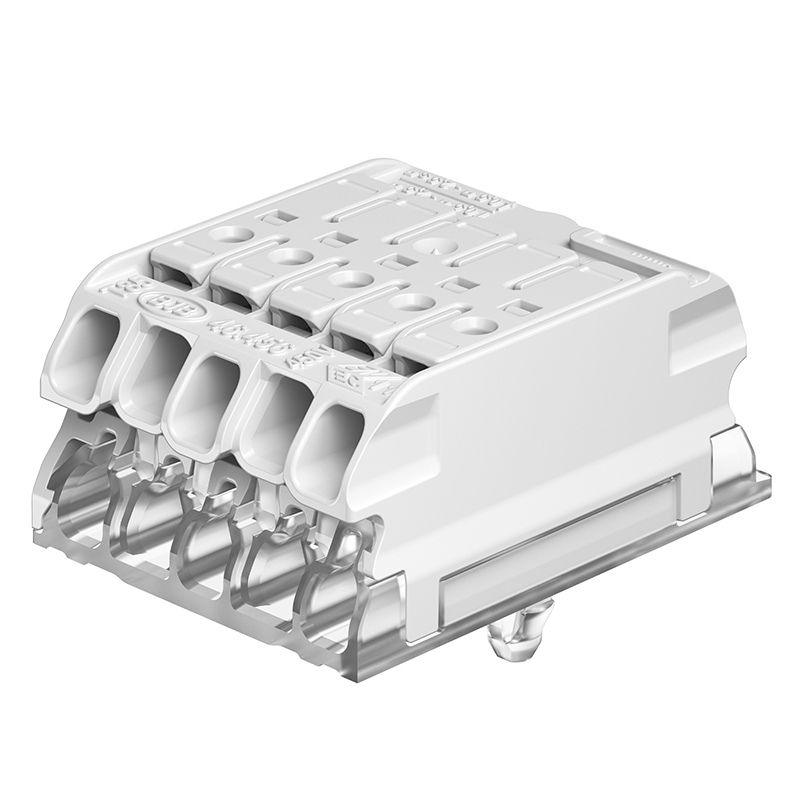

Compact Rast5 Snap-in Verbindungsklemme

Artikelnummer: 46.456.1001-0

EAN: 4049853

Produktinformationen "Compact Rast5 Snap-in Verbindungsklemme"

Neue Familie von RAST5-Klemmenblöcken mit 16 mm Höhe, eine perfekte Passform für alle Standard-EVGs

Drahtlösefunktion auf beiden Seiten für den Anschluss von oben

Einfache Bedienung durch Druckdrahtkontakte

Litzendrahtanschluss oben möglich

Mehrere Erdungsmöglichkeiten: Erdungsbügel, Schnellerdungskontakt Erdungskontakt und Erdungsschild

Verschiedene mechanische Befestigungsmethoden: Einraststifte, Stift für Aluminiumprofile und Schraubbefestigung

Verschiedene Standardmarkierungen verfügbar, weitere auf Anfrage

alte Artikelnummer:	46.456.1001.50
Anschluss:	Steckkontakt
Ausführung:	ohne Beschriftung und ohne Erdung
Befestigungsart 1:	Steckbefestigung mit Steckzapfen
Beschriftung:	ohne / without
Betriebsspannung:	450V
Betriebsstrom:	24A
Betriebstemperatur:	-40 °C bis 85 °C (bei maximalem Prüfstrom von 24 A)

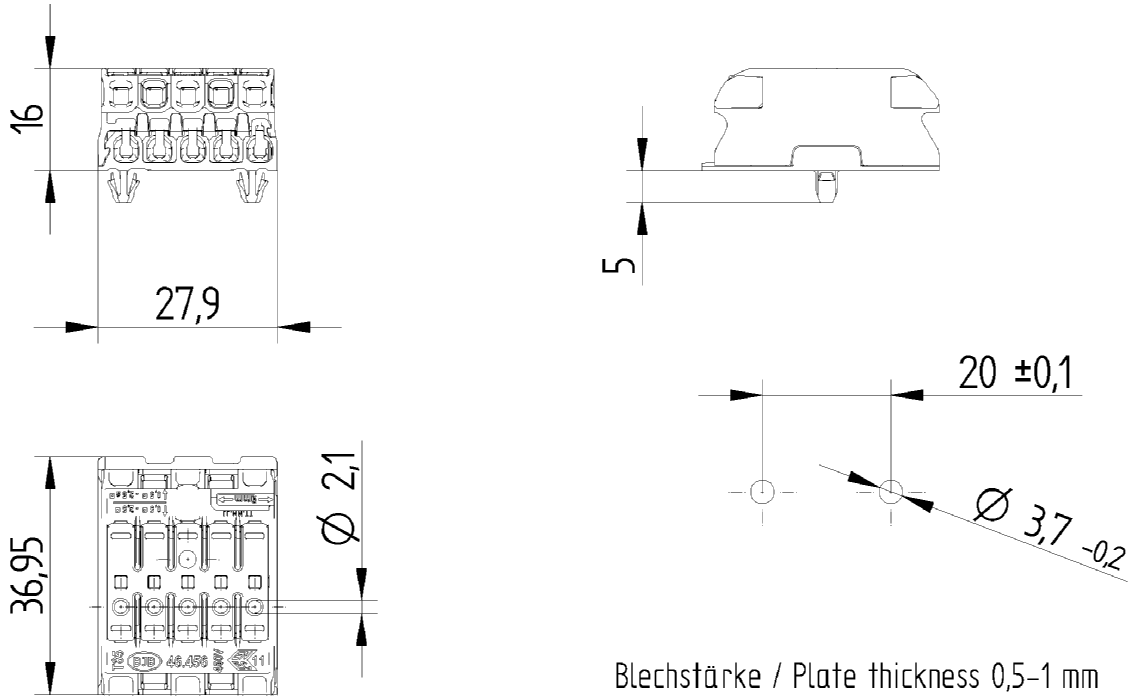

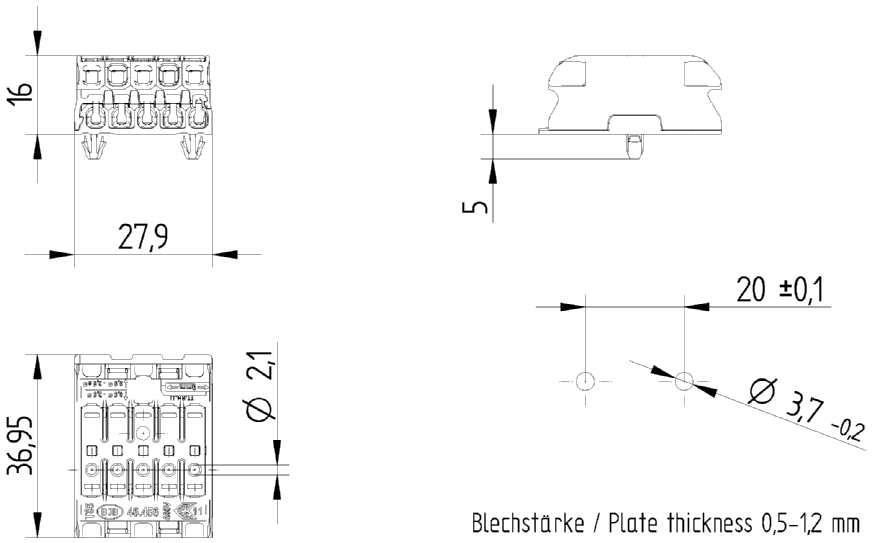

Breite:	27,9 mm
Erdkontakt:	ohne
Farbe:	weiß und klar
Hinweis Garantiebedingungen:	*Es gelten die aktuellen Garantiebedingungen der BJB GmbH & Co. KG im Internet unter https://www.bjb.com/rechtliches/agb/
Höhe:	16 mm
Kontaktöffnung:	Oberer Anschluss: Leiter lösbar per Schraubenzieher, Drücker und lösbar - Unterer Anschluss: Leiter lösbar per Lösestift, Drehen und Ziehen
Leiterquerschnitt:	0.5 - 2.5 mm²
Leitungslänge:	Abisolierlänge 9 - 10 mm
Länge:	37 mm
Material:	Gehäuse: PC weiß und klarKontakte: Cu
Polzahl:	5
Produkttyp:	Compact Rast 5 terminal block
Prüfzeichen:	ENEC11 Zertifikat Lizenz Nr. 19415-003
Prüfzeichen Status:	aktiv
Serie:	Compact Rast5 Verbindungsklemmen
Sonstiges:	Prüföffnung Ø 2,1 ± 0,1 - Kontakttiefe 4,2 mm
T-Kennzeichnung:	T85 (IEC) / UL T105 (UL)
UL?:	ja
Verdrahtung:	Steckkontakt
Verpackungsmenge:	400
