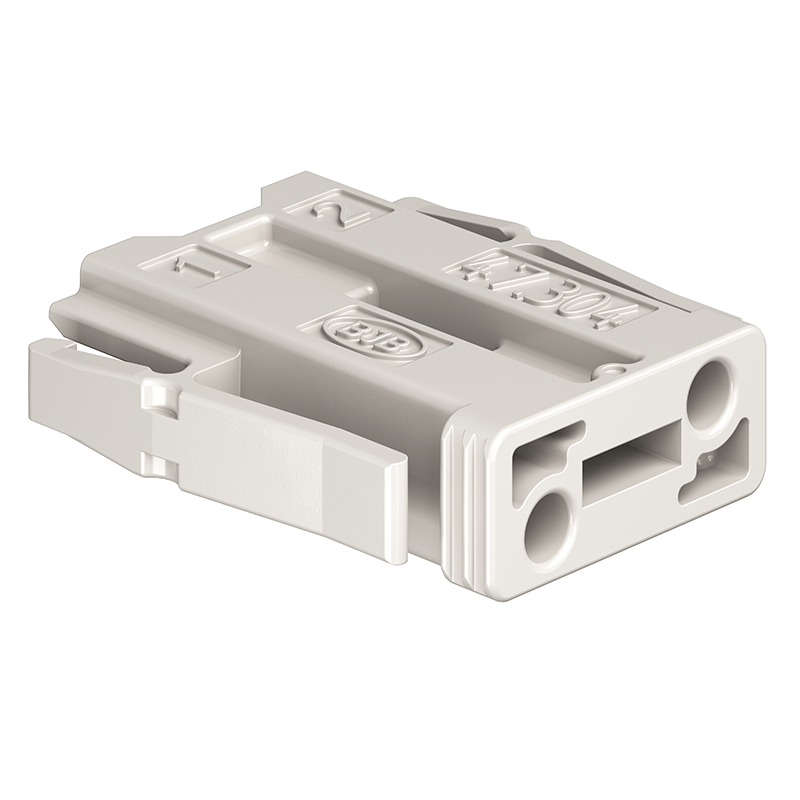

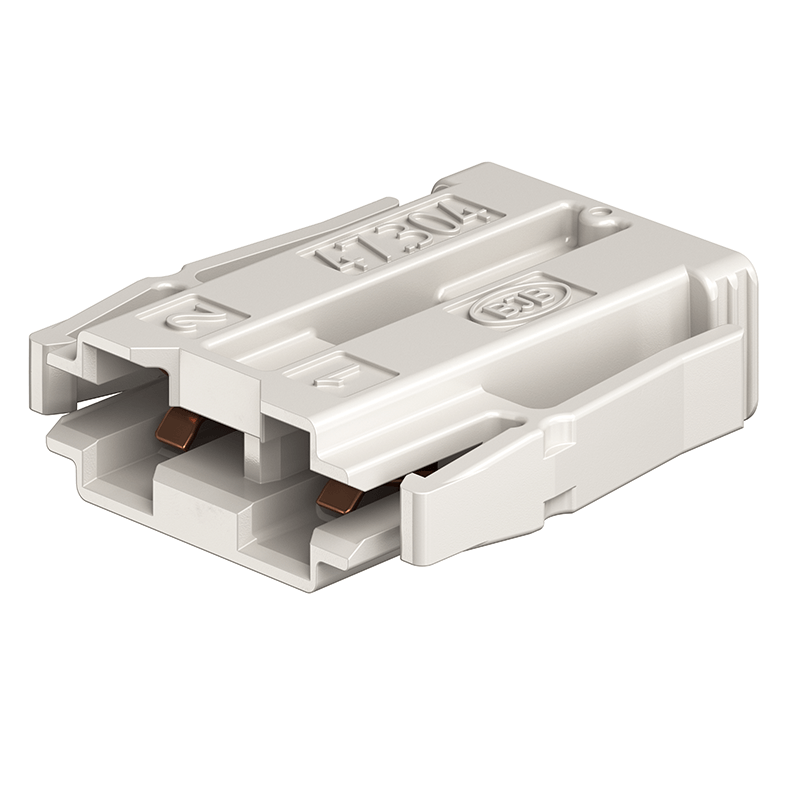

LED Platinenverbinder in Anlehnung an Zhaga Book 26 Neu
Artikelnummer:
47.304.1001-0
EAN:
4049853
-
according to Zhaga Book 26
-
0.5 mm² - AWG 20
-
-
0.5 mm² - AWG 20
-
-
0,5 - 1,0
Produktinformationen "LED Platinenverbinder in Anlehnung an Zhaga Book 26"
- 2-poliger Randgruppenstecker für LED-Boards
- "Late Stage Finishing"
- Einfacher Austausch von LED-Boards zum Upgraden, zur Reparatur oder zum Recycling
- Push-in-Kontakt
- Non SELV-Lösung
- Die Kontakte müssen sich auf der Oberseite des LED-Moduls befinden (gleiche Seite wie die LEDs).
| Ausführung: | in Anlehnung Zhaga Book 26 |
|---|---|
| Befestigungsart: | Push-in contact |
| Betriebsspannung: | 350 V DC / 250 V AC |
| Betriebsstrom: | 2A |
| Betriebstemperatur: | Max. 90°C Umgebungstemperatur - Untere Grenztemperatur -35°C - Lagertemperatur: -35°C bis + 105°C |

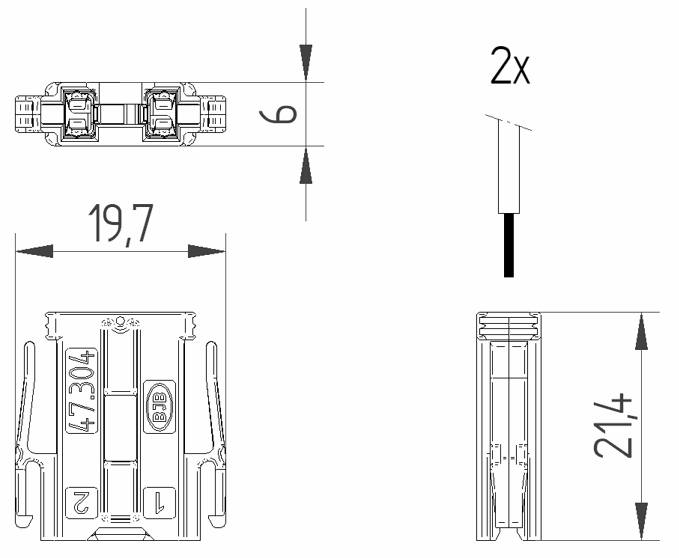

| Breite: | 19,7 mm |
| Farbe: | weiß |
| Gewicht: | 1,5 g |
| Hinweis Garantiebedingungen: | *Es gelten die aktuellen Garantiebedingungen der BJB GmbH & Co. KG im Internet unter https://www.bjb.com/rechtliches/agb/ |
| Höhe: | 6 mm |
| Lagertemperatur: | -35°C bis 105°C |
| Leiterquerschnitt: | 0,5 mm² / 20 AWG |
| Leitungslänge: | 8+1 mm |
| Länge: | 21,4 mm |
| Material: | Gehäuse: PA - Kontakt: Kupferlegierung - Kontaktoberfläche: Sn |
| Polzahl: | 2 |
| Produkttyp: | LED Board connector systems |
| Prüfzeichen: | VDE ZEICHENGENEHMIGUNG EN 60838-1 |
| Prüfzeichen Status: | aktiv |
| Serie: | LED-Board-Verbindungssysteme |
| T-Kennzeichnung: | T90 |
| Verpackungsmenge: | 500 |
| Verzinnte Leitungen: | Max. Ø = 0,8- 0,9 mm ultraschallverdichtet oder verzinnt |
Verfügbare Downloads
Verfügbare CAD Downloads
Prüfzeichen
| Artikel-Nr | Status | Beschreibung | Dokument |
|---|---|---|---|
| 47.304.1001-0 | VDE_Zeichengenehmigung-VDE_Marks_Approval7063382 |
-
